-5-
Installation
DÉGAGEMENTS
Votre poêle à granulés a été testé et listé pour une installation dans des applications résidentielles, des maisons
mobiles et des alcôves conformément aux dégagements donnés sur les FIGURES 3 à 5 et dans le TABLEAU 1.
REMARQUE: La distance "C" sur le côté gauche de votre poêle à granulés peut nécessiter un dégagement
obligatoire minimum plus grand an d'obtenir un accès commode au panneau de contrôle.

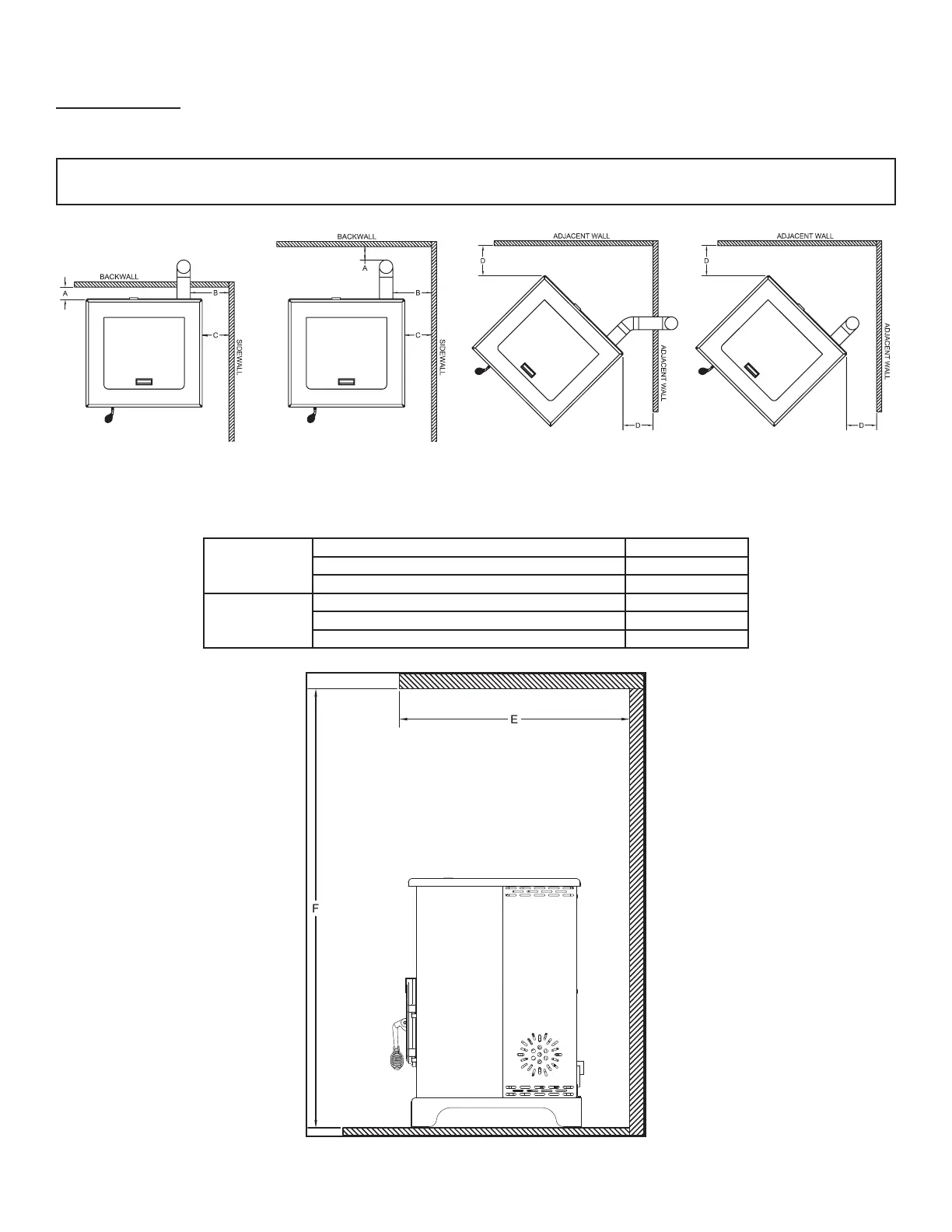

FIGURE 3
DÉGAGEMENTS DE LA PAROI LATÉRALE
INSTALLATION EN PARALLÈLE
FIGURE 4
DÉGAGEMENTS DE LA PAROI LATÉRALE
INSTALLATION DANS UN COIN
PARALLÈLE A - Mur arrière à l'unité 2,00 / 50 mm
B - Paroi latérale au carneau 13,00 / 330 mm
C - Paroi latérale au bord supérieur de l'unité 8,00 / 203 mm
COIN ALCÔVE
(5500(M)
seulement)
D - Mur adjacent à l'unité 8,00 / 203 mm
E - Profondeur de l'alcôve 36,00 - 914 mm
F - Hauteur de l'alcôve 60,00 - 1 520 mm
FIGURE 5
DÉGAGEMENTS DANS UNE ALCÔVE
