Aspen Pumps Silent+ Mini Lime - Installation Guide

9
Installation / INSTALACION / INSTALLAZIONE
1
D
F

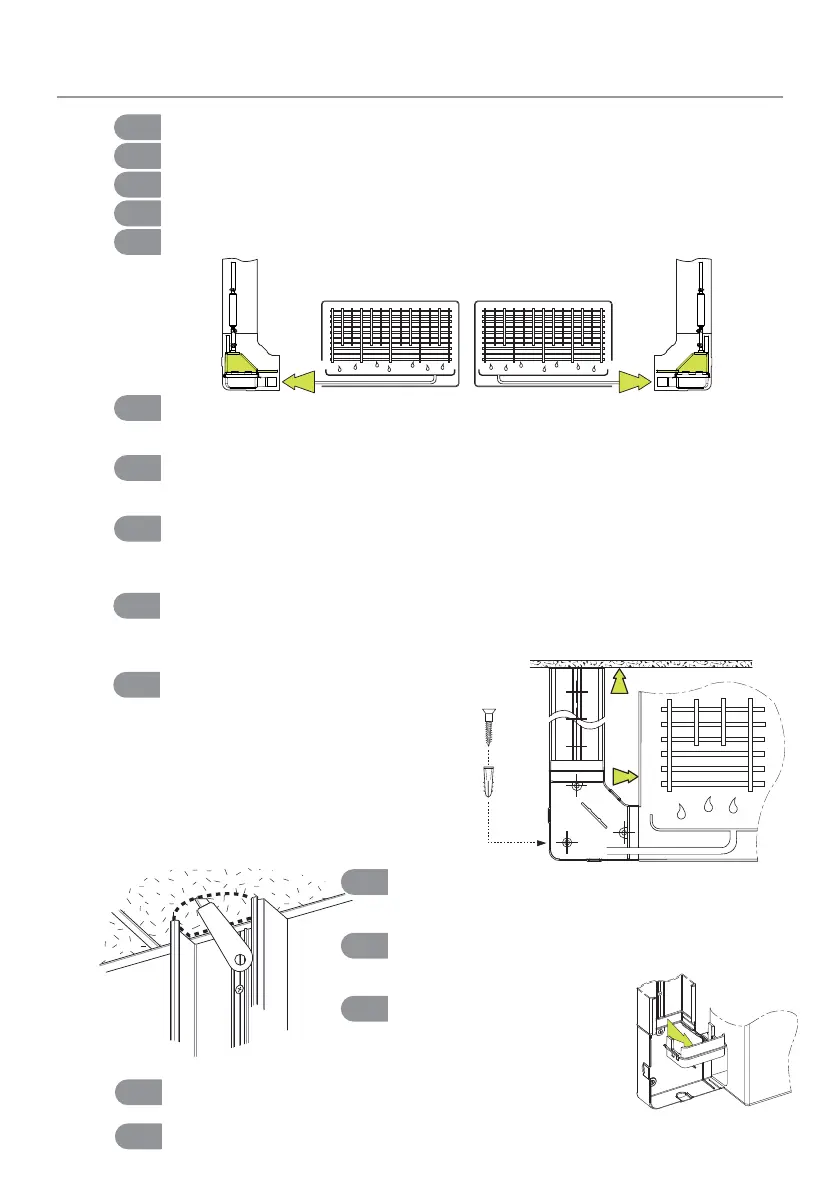

Decide whether right or left handed system is required.
Vous avez le choix entre une installation à droite ou à gauche.
Je nach Einbausituation entscheiden Sie sich für einen rechts- oder linksseitigen Einbau.
Seleccione el lado de ubicación de la bomba (izquierdo o derecho).
Decidere se utilizzare il sistema dal lato destro o dal sinistro.
GB
I
E
2
D
F
GB
Disassemble system. Hold ‘Elbow back’, ‘Internal conduit sleeve’ (Slimline system only)
and ‘Conduit back’ against the wall, squaring up to the ceiling and the evaporator
unit. Drill fixing holes in the wall and secure using rawl plugs and screws supplied.
Commencer par installer la goulotte et son angle contre la cloison tout en assurant
son alignement avec le plafond et l'unité d'évaporation. Percer les trous de fixation
dans la paroi et bien fixer à l'aide de la visserie fournie.
Schneiden Sie die Länge der Kanalrückwand auf die benötigte Länge. Nehmen Sie
danach die Winkelrückwand, die Verbindungsmuffe und die Kanalrückwand
und markieren die Bohrstellen. Nun befestigen Sie den kompletten Kanal mit
Hilfe der Dübel und Schrauben.
Desmontaje: fije a la pared el codo posterior, el manguito interno de la canaleta y la
base de la canaleta, ajustándolo hacia el techo y hacia la unidad evaporadora.
Taladre dos agujeros en la pared y utilice los tornillos y los tacos suministrados para la
fijación de la canaleta y el codo.
Smontare il kit contenuto nella
confezione. Tenere il "Gomito posteriore",
il "Raccordo interno della canalina" (solo
per MINI LIME STANDARD) e la "Base della
canalina" contro il muro, mettendoli in
squadra con il soffitto ed il
condizionatore. Fare dei fori nel muro e
fissare il tutto avvalendosi degli accessori
in dotazione.
I
E
3
D
F
Cut out area of ceiling above conduit and (for
Slimline system) temporarily remove internal
conduit sleeve.
Couper la zone du plafond au dessus du conduit.
Pour le modèle Slim Line, enlevez le manchon
interne de goulotte.
Öffnen Sie die Zwischendecke
innerhalb des Kanals.
Entfernen Sie die
Verbindungsmuffe (nur Gr.1).
GB
I
E
Corte el área del techo para pasar los tubos. Para Slimline
system, temporalmente quitar la funda interior del conducto.
Tagliare l'area del contro-soffitto sopra la canalina e (solo per MINI LIME STANDARD)
rimuovere temporaneamente raccordo di giunzione posto tra gomito e canalina.
