ASROCK B150M Pro4/Hyper - Page 113

111
한 국 어
B150M Pro4/Hyper

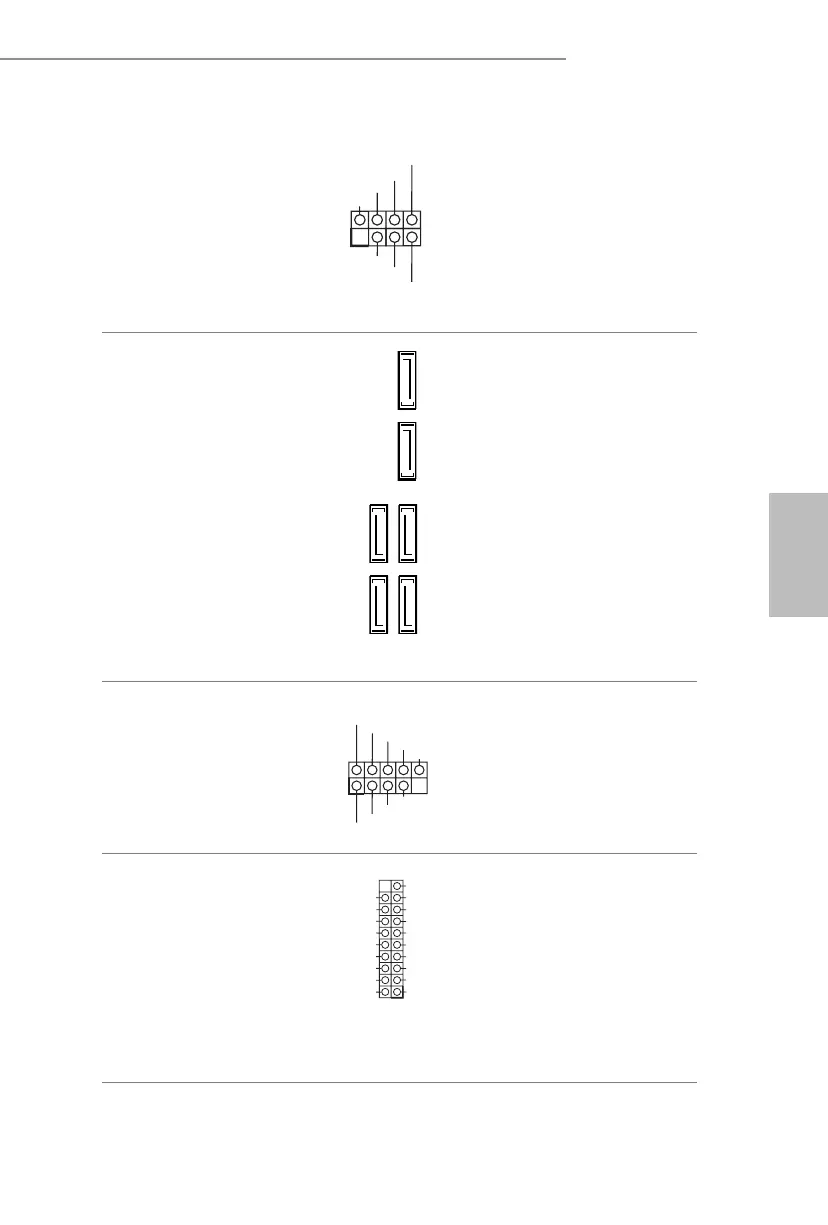

섀시 침입 및 스피커 헤더
(7 핀 SPK_CI1)
(1 페이지 , 17 번 항목 참조 )
섀시 침입 및 섀시 스피
커를 이 헤더에 연결하
십시오 .
시리얼 AT
A3 커넥터
(SATA3_0:
1 페이지 , 7 번 항목 참조 )
(SATA3_1:
1 페이지 , 8 번 항목 참조 )
(SATA3_2:
1 페이지 , 11 번 항목 참조 )
(SATA3_3:
1 페이지 , 12 번 항목 참조 )
(SATA3_4:
1 페이지 , 14 번 항목 참조 )
(SATA3_5:
1 페이지 , 13 번 항목 참조 )
이들 6 개의 SATA3 커
넥터는 최대 6.0 Gb/s 데
이터 전송 속도를 제공
하는 내부 저장 장치용
SATA 데이터 케이블 을
지원합니다 .
* SATA- 타입 M.2 장치
에서 M2_1 을 사용 중
이면 , SATA3_0 이 비
활성화됩니다 .
USB 2.0 헤더
(9 핀
USB1_2)
(1 페이지 , 18 번 항목 참조 )
(9 핀 USB3_4)
(1 페이지 , 19 번 항목 참조 )
이 마더보드에는 두 개
가의 헤더가 있습니다 .
이 USB 2.0 헤더는 포트
두 개를 지원할 수 있습
니다 .
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이
지 , 9 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 네 개가 개가 탑재
되어 있을 뿐 아니라 마
더보 드에 헤더 한 개가
탑재되어 있습니다 . 이
USB 3.0 헤더는 포트 두
개를 지원할 수 있습니
다 .
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
