ASROCK B150M Pro4/Hyper - Page 114

112
한 국 어

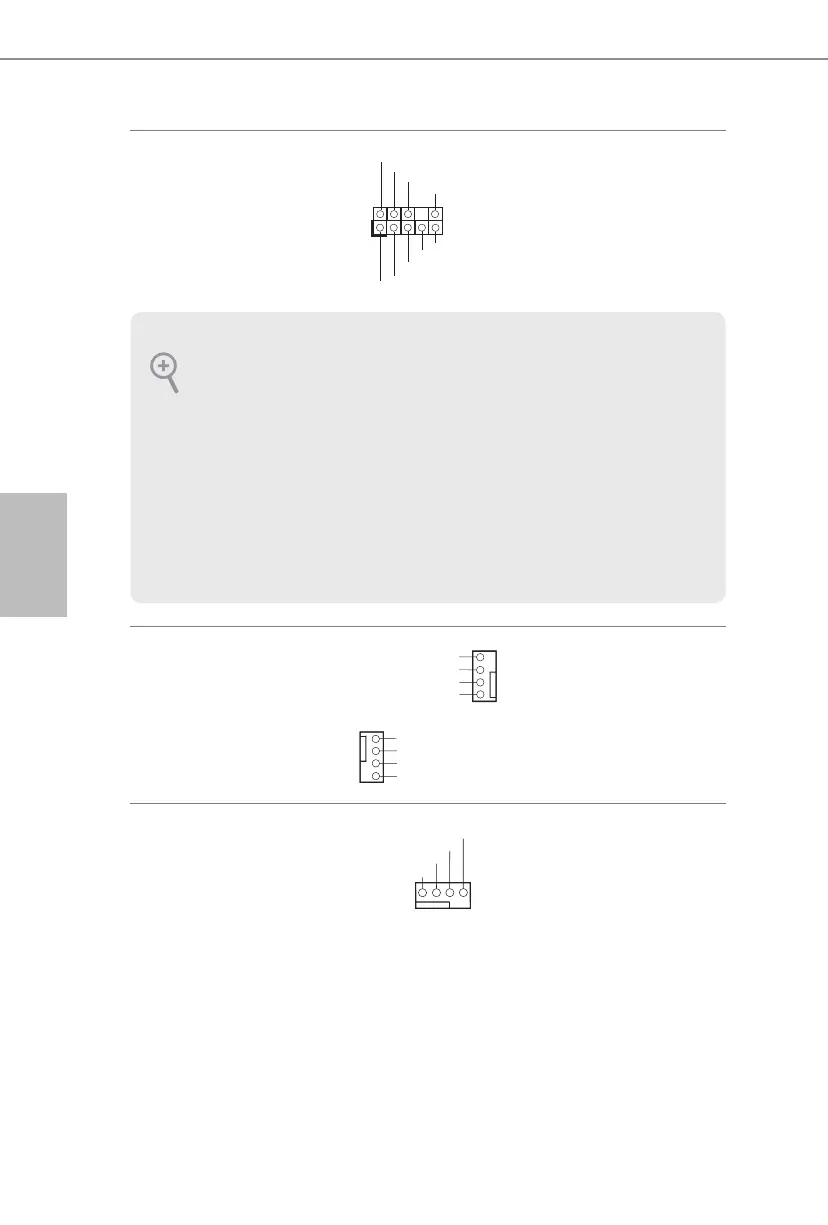

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 23 번 항목 참조 )
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
섀시
팬 커넥터
(4 핀 CHA_FAN1)
(1 페이지 , 24 번 항목 참조 )
(4 핀
CHA_FAN2)
(1 페이지 , 10 번 항목 참조 )
팬 케이블을
팬 커넥터
에 연결하고 검은색 와
이어를 접지핀에 연결
하십시오 .
CPU 팬 커넥터
(4 핀
CPU_FAN1)
(1 페이지 , 2 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습
니다 . 3 핀 CPU 팬을 연
결하려는 경우 핀 1-3 에
연결하십시오 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를
지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차 를 따라 전면 패널 오디오 헤더에
설치하십시오 :
A. Mic_IN (MIC) 를
MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을
OUT2_R에 연결하고 Audio_L (LIN) 을 OUT2_L에 연결합니다 .
C. 접지 (G
ND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는
HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널
용으로
연결할 필요가 없습니다 .
E. 전면
마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re-
cording Volume( 녹
음 볼륨 )”을 조정합니다 .
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
