113
한 국 어
B150M Pro4/Hyper

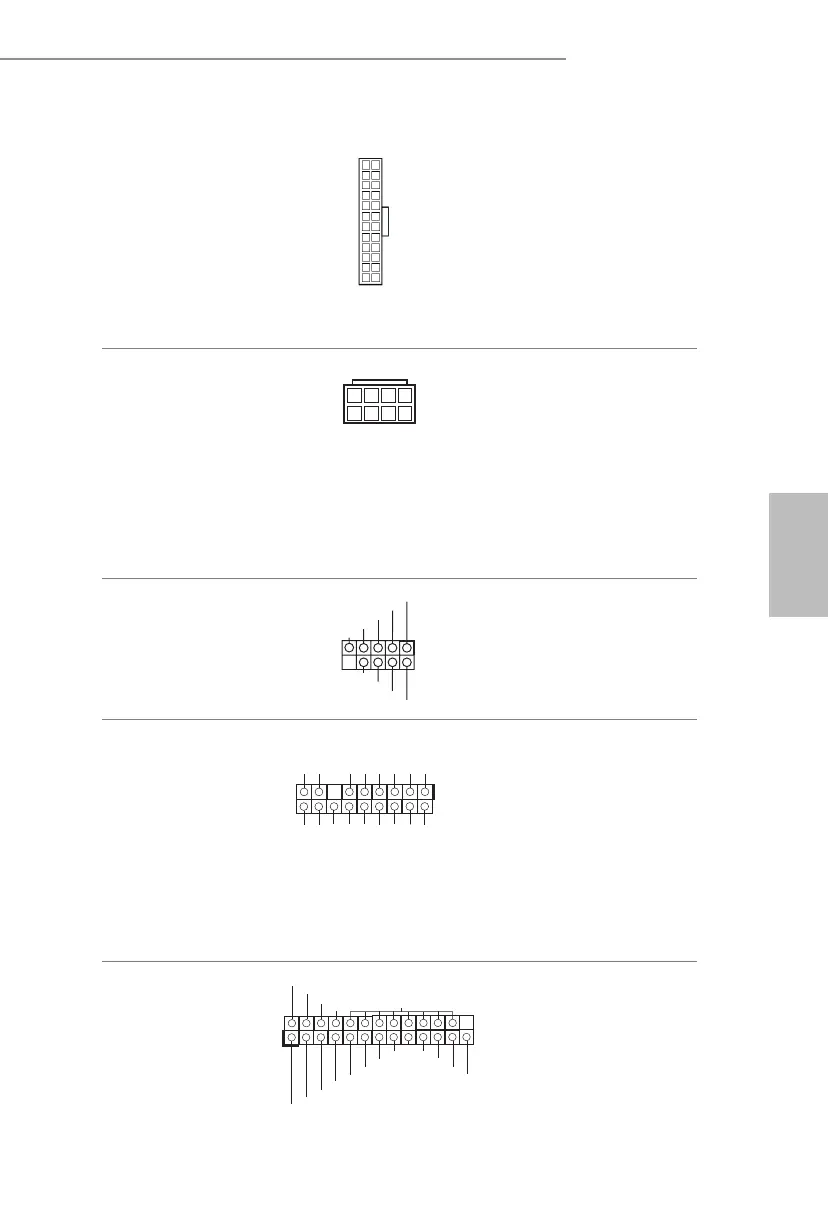

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참
조 )
이 마더보드에는
24 핀 ATX 전원
커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를
사용하려면 핀
1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참
조 )
이 마더보드에는
8 핀 ATX 12V 전원
커넥터가 탑재되어
있습니다 . 4 핀 ATX
전원공급장치를
사용하려면 핀
1 과 핀 5 을 따라
연결하십시오 .
시리얼
포트 헤더
(9 핀 COM1)
(1 페이지 , 22 번 항목
참조 )
이 COM1 헤더는 시리
얼 포트 모듈을 지원합
니다 .
TPM 헤더
(17 핀
TPMS1)
(1 페이지 , 20 번 항목
참조 )
이 커넥터는 키 , 디지털 인
증서 , 암호 및 데이터를
안전하게 보관할 수 있는
TPM(Trusted Platform Mod-
ule) 시스템을 지원합니다 .
TPM 시스템은 네트워크 보안
을 강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을 유
지합니다 .
인쇄 포트 헤더
(25 핀 LPT1)
(1 페이지 , 21 번 항목
참조 )
프린터 장치의 간편한 연결을
가능하게 하는 인쇄 포트 케
이블용 인터페이스입니다 .
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
4
1
8
5
