121
B150M Pro4/Hyper
1.4 オンボードの ヘッダーとコネクター

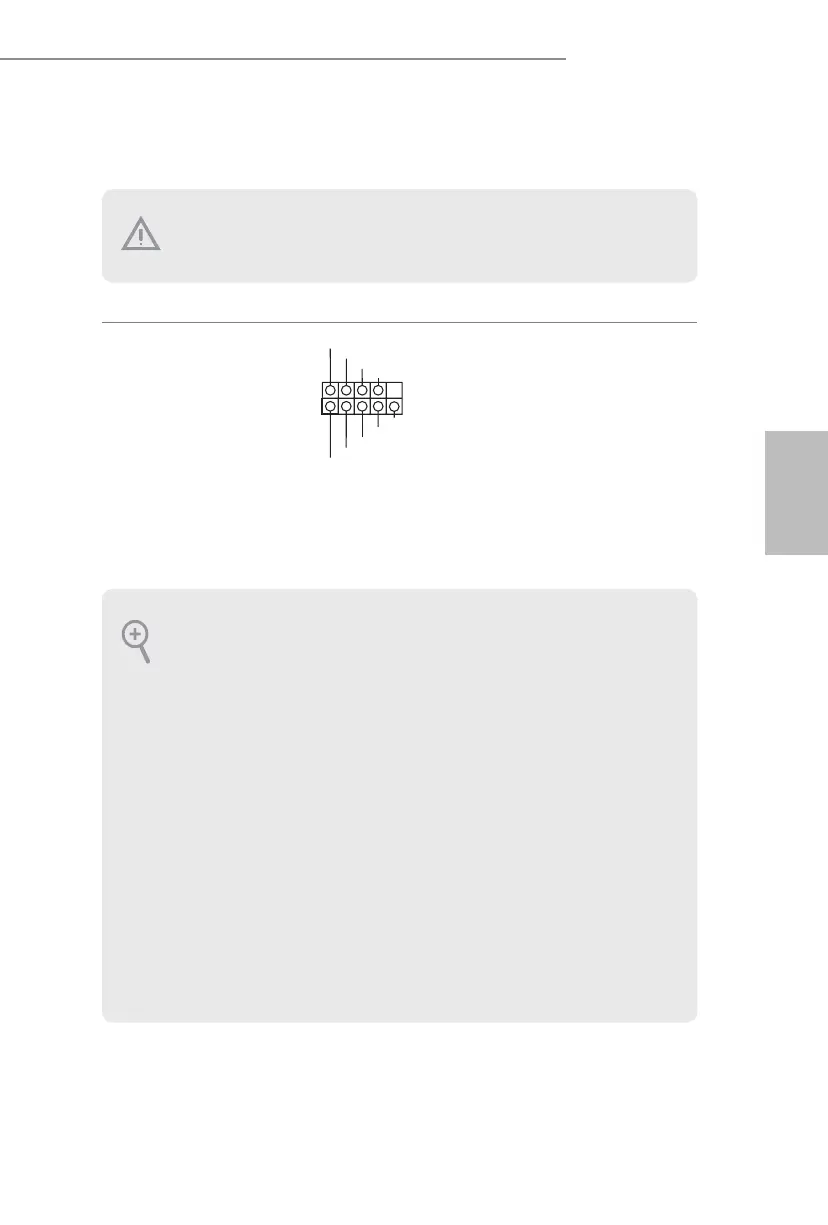

システムパネルヘッダー
（9 ピンパネル1）
（p.1、No. 16 参照）
電源スイッチを接続し、
スイッチをリセットし、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。 ケーブルを接続する
ときには、ピンの＋と−に
気をつけてください。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。
電源スイッチを使用して、シ
ステムをオフにする方法を設定できます。
RESET（
リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。
コンピューターがフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED（
システム電源LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム
稼働中は、L
ED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED は点
滅を続けます。
システムがS4 スリープ状態または電源オフ（S5）のときには、LED は
オフです。
HDLED（
ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティL
ED に接続してください。 ハード
ドライブのデータを読み取りまたは書き込み中に、L
ED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。
前面パネルモジュー
ルは、主に電源スイッチ、リセットスイッチ、電源L
ED、ハードドライブアクティビティ
LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッ
ダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致しているこ
とを確かめてください。
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャ
ンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
