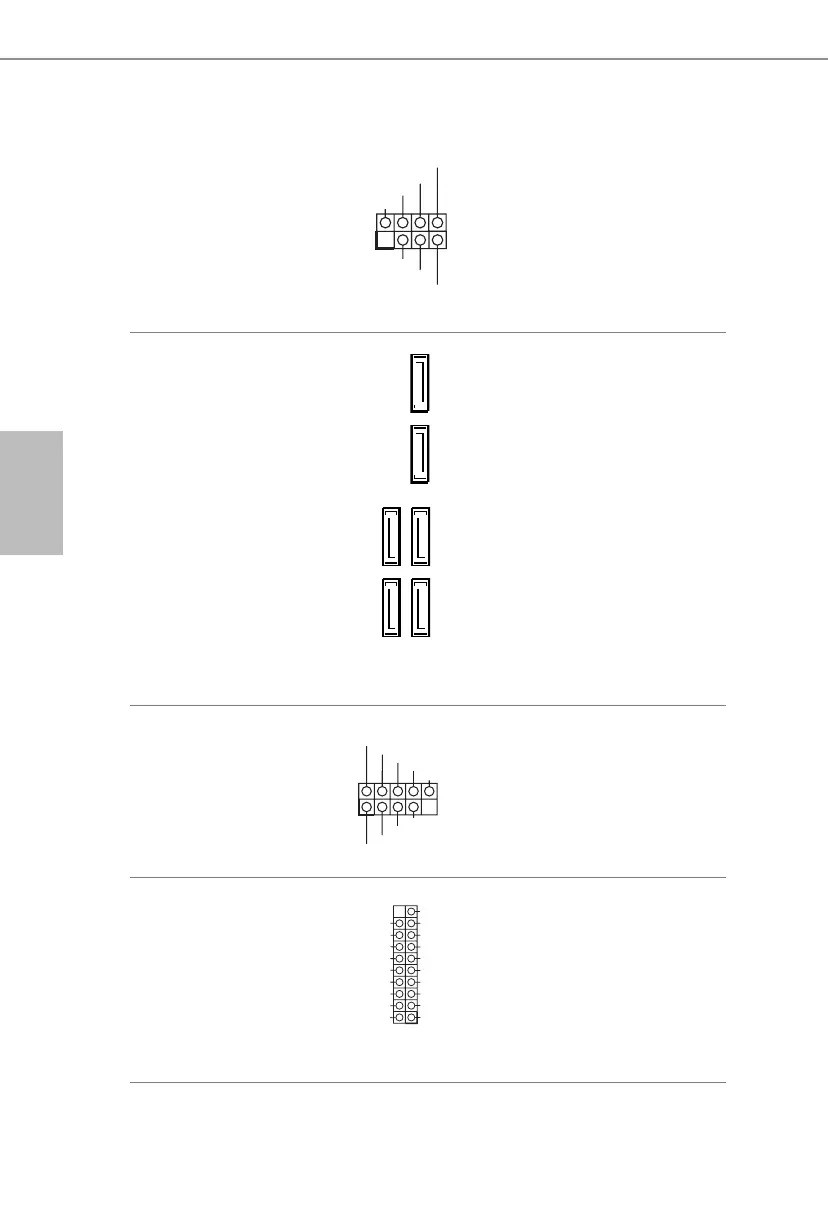

シャーシイントルージョ
ンとスピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 17 参照）
シャーシイントルージョ
ンとシャーシスピーカー
をこのヘッダーに接続し
てください。
シリアルAT
A3 コネクタ
ー
(SATA3_0:
p.1、No. 7 参照）
(SATA3_1:
p.1、No. 8 参照）
(SATA3_2:
p.1、No. 11 参照）
(SATA3_3:
p.1、No. 12 参照）
(SATA3_4:
p.1、No. 14 参照）
(SATA3_5:
p.1、No. 13 参照）
これら6 つのSATA3 コ
ネクターは、最高6.0 Gb/
秒のデータ転送速度で
内部ストレージデバイス
用のSATA データケーブ
ルをサポートします。
* SATA タイプ M.2 デバ
イスで M2_1 を使用して
いる場合は、SATA3_0 は
無効になります。
USB 2.0 ヘッ
ダー
（9 ピン USB1_2）
（p.1、No. 18 参照）
（9 ピン USB3_4）
（p.1、No. 19 参照)
このマザーボードには 2
つのヘッダーが装備され
ています。 この USB 2.0
ヘッダーは、2 つのポート
をサポートできます。
USB 3.0 ヘッ
ダー
（19 ピンUSB3_5_6）
（p.1、No. 9 参照）
I/O パネルの 4 つの USB
3.0 ポートに加えて、この
マザーボードには 1 つの
ヘッダーが装備されてい
ます。 この USB 3.0 ヘッ
ダーは、2 つのポートを
サポートできます。
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
