ASROCK B150M Pro4/Hyper - Page 125

123
日本語
B150M Pro4/Hyper

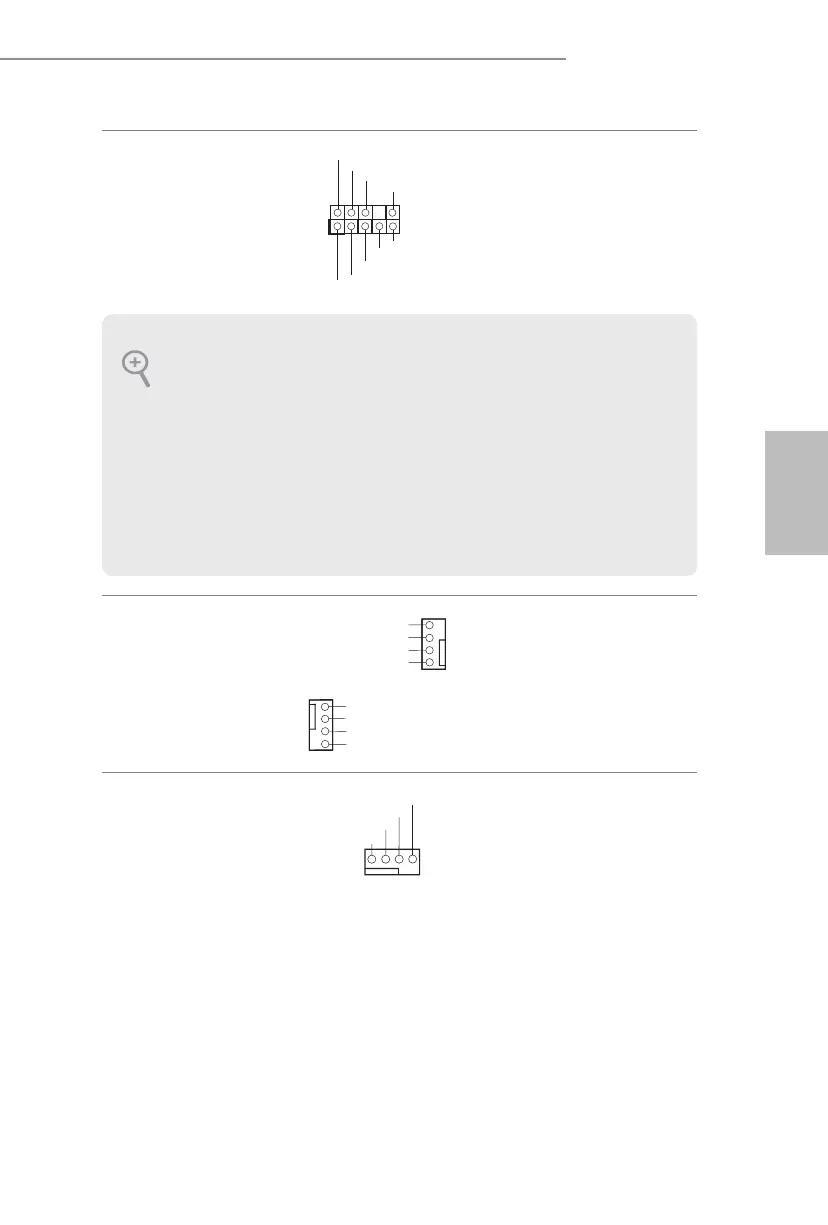

フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 23 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシファンコネクタ
（4 ピンCHA_FAN1）
（p.1、No. 24 参照）
（4 ピンC
HA_FAN2）
（p.1、No. 10 参照）
ファンケーブルはファン
コネクターに接続し、黒
線とアースピンを合わせ
てください。
CPU ファンコネクタ
（4 ピンC
PU_FAN1）
（p.1、No. 2 参照）
（3 ピンCPU_FAN2）
（p.1、No. 3 参照)
このマザーボードは4 ピ
ンCPU ファン（静音ファ
ン）コネクターを提供しま
す。 3 ピンのCPU ファン
を接続する場合には、ピ
ン1-3 に接続してくださ
い。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正し
く機能するためには、シャーシのパネルワイヤーがH
DA をサポートしていることが
必要です。
お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシの
マニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディ
オヘッダーに取り付けてください。
A. Mic_IN (MIC) をM
IC2_L に接続します。
B. Audio_R (RIN) をOU
T2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(G
ND) をアース(GND) に接続します。
D. MIC_RET とO
UT_ RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパ
ネルではこれらを接続する必要はありません。
E. フ
ロントマイクを有効にするには、Realtekコントロ ール パ ネル の「 FrontMic」タブで 、
「録音音量」を調整してください。
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
