ASROCK B150M Pro4/Hyper - Page 126

124
日本語

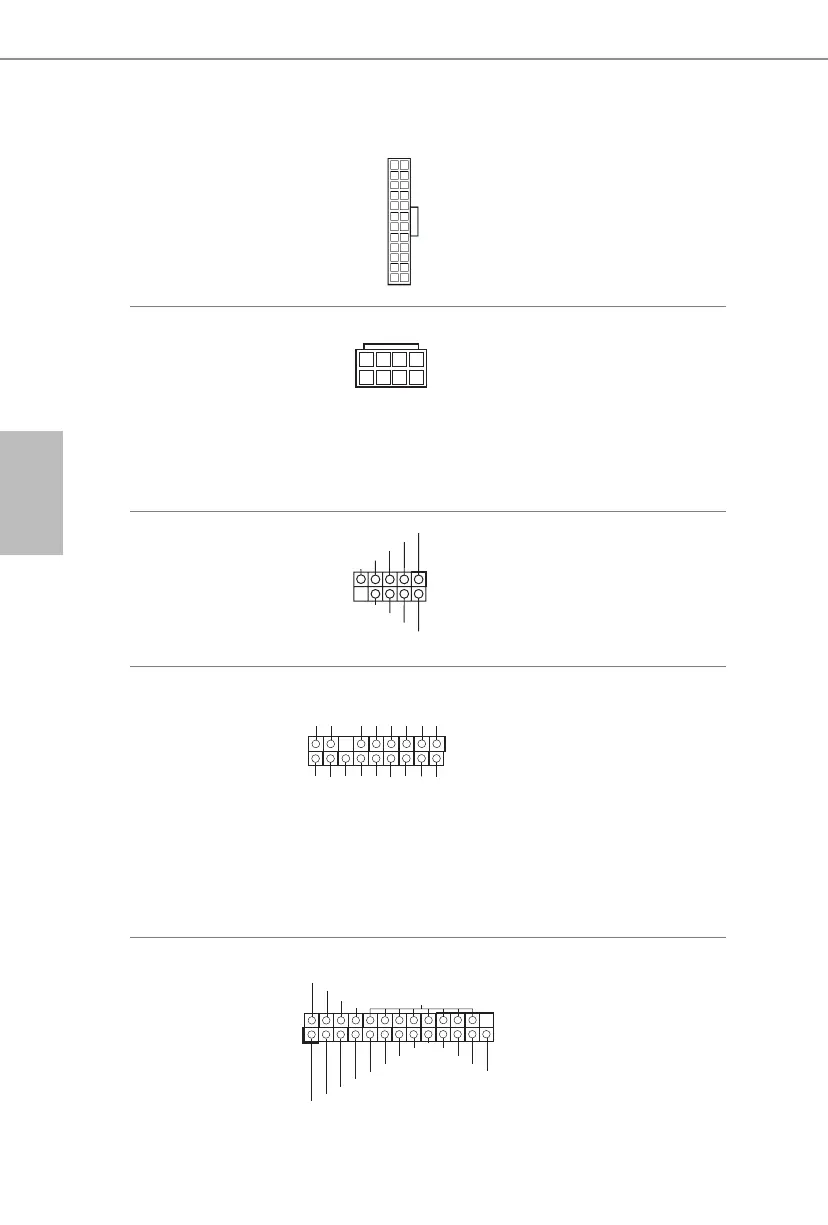

ATX 電源コネクタ
（24 ピンATXPWR1）
（p.1、No. 6 参照）
このマザーボードは24 ピ
ンATX 電源コネクタを
提供します。 20 ピンの
ATX 電源を使用するに
は、ピン1と13 番に合わ
せて接続してください。
ATX 12V 電
源コネクター
（8 ピンATX12V1）
（p.1、No. 1 参照）
このマザーボードは8 ピ
ンATX12V 電源コネク
ターを提供します。 4 ピ
ンのATX 電源を使用す
るには、ピン1 と5 番に
合わせて接続してくださ
い。
シリアルポートヘッダー
（9 ピンC
OM1）
（p.1、No. 22 参照）
このCOM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
TPM ヘッ
ダー
（17 ピンTPMS1）
（p.1、No. 20 参照）
このコネクターはトラステッドプ
ラ ットフォ ームモ ジュ ール（ TPM）
システムをサポートし、鍵、デジ
タル証明書、パスワード、データ
を安全に保管することができま
す。 TPM システムはまた、ネッ
トワークセキュリティを高め、デ
ジタル証明書を保護し、プラッ
トフォームの完全性を保証しま
す。
プリントポートヘッダー
（25 ピンLPT1）
（p.1、No. 21 参照）
これは、プリンターデバイスとの
接続を簡単に行うことのできる、
プリントポートケーブル用のイン
タフェースです。
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
4
1
8
5
