ASROCK B150M Pro4/Hyper - Page 134

132132
简体中文
简体中文

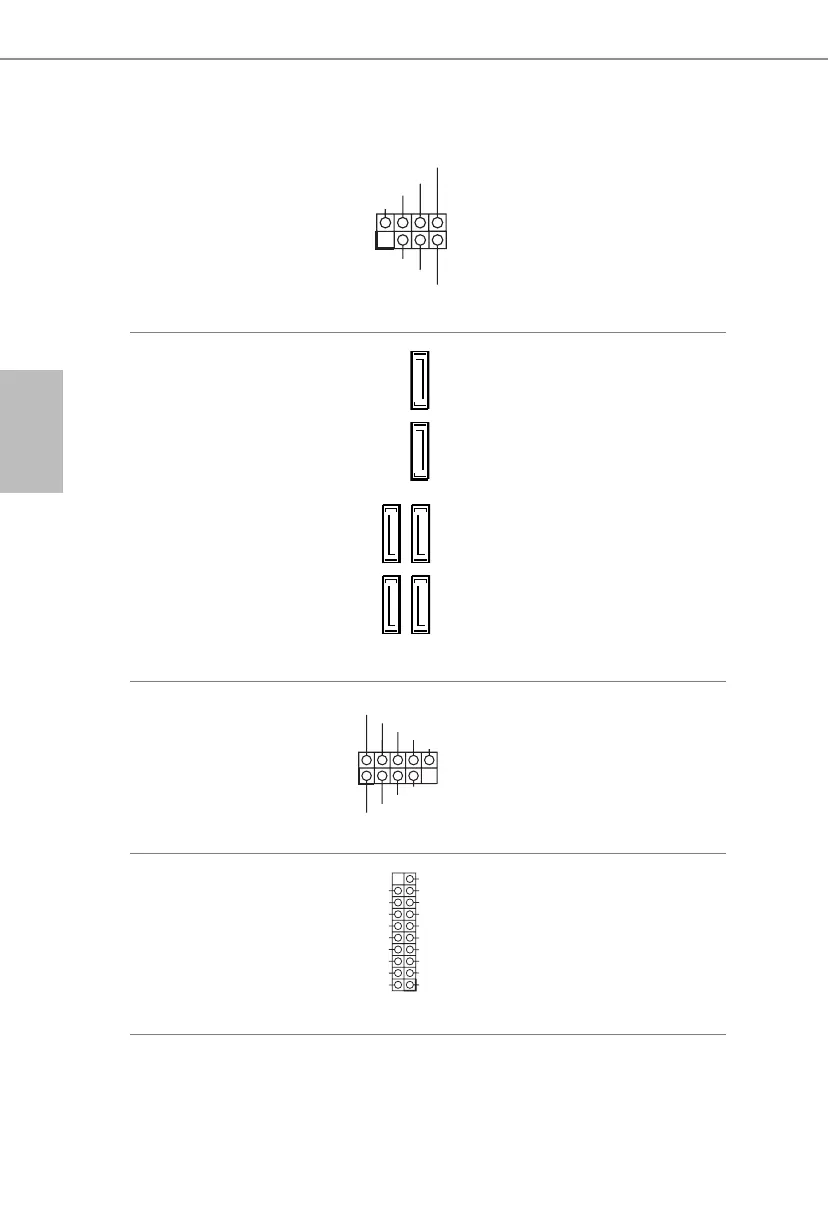

机箱侵入和扬声器接脚
(7 针 SPK_CI1)
（见第 1 页，第 17 个）
请将机箱侵入和机箱扬
声器连接到到 此 接 脚。
串行 AT
A3 接口
(SATA3_0:
见第 1 页， 第 7 个）
(SATA3_1:
见第 1 页， 第 8 个）
(SATA3_2:
见第 1 页，第 11 个）
(SATA3_3:
见第 1 页，第 12 个）
(SATA3_4:
见第 1 页，第 14 个）
(SATA3_5:
见第 1 页，第 13 个）
这六个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数 据 线。
* 如果 M2_1 被 SATA 型
M.2 设 备 占 用，SATA3_0
将 被 禁 用。
USB 2.0 接脚
(9 针 U
SB1_2)
（见第 1 页，第 18 个）
(9 针 USB3_4)
（见第 1 页，第 19 个）
此 主 板 上有 兩 个 接 脚。此
USB 2.0 接脚支持两个端
口。
USB 3.0 接脚
(19 针 USB3_5_6)
（见第 1 页，
第 9 个）
除 I/O 面板上的四个 USB
3.0 端 口 外，此 主 板 上 还
有一 个 接 脚。此 USB 3.0
接 脚 支 持 两 个 端 口。
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4
SATA3_1
SATA3_5
SATA3_2
SATA3_0
SATA3_3
