B150M Pro4/Hyper

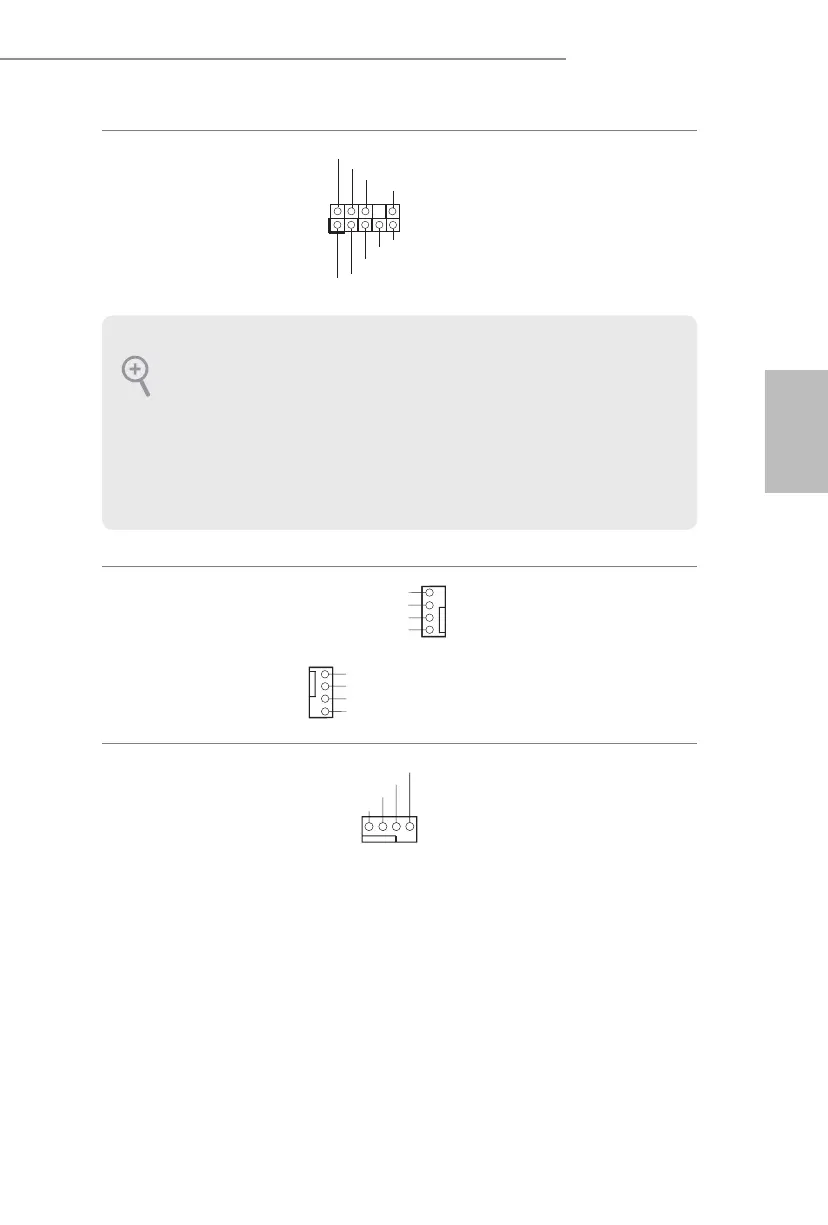

前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 23 个）
此接脚用于将音频设备
连 接 到 前 音 频 面 板。
机箱风扇接口
(4 针 CHA_FAN1)
（见第 1 页， 第 24 个
）
(4 针 CHA_FAN2)
（见第 1 页， 第 10 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针 脚。
CPU 风
扇接口
(4 针 CPU_FAN1)
（见第 1 页， 第 2 个）
(3 针 CPU_FAN2)
（见第 1 页， 第 3 个）
此主板提供 4 针 CPU 风
扇（ 静 音 风 扇 ）接 口。如
果您打算连接 3 针 CPU
风 扇，请 将 它 连 接 到 针 脚
1-3。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才 能 正 常工作。请 按 照
我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 M
IC2_L。
B. 将 Audio_R (RIN) 连接到 OU
T2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (G
ND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’9
7 音频面板连
接 它们。
E. 要 启 用 前 麦 克 风，请 转 到 Re
altek 控 制 面 板 上 的“ FrontMic”（ 前 麦 克 风 ） 选 项 卡 ，
调整
“Recording Volume”（录音音量）。
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
