ASROCK B150M Pro4/Hyper - Page 136

134134
简体中文
简体中文

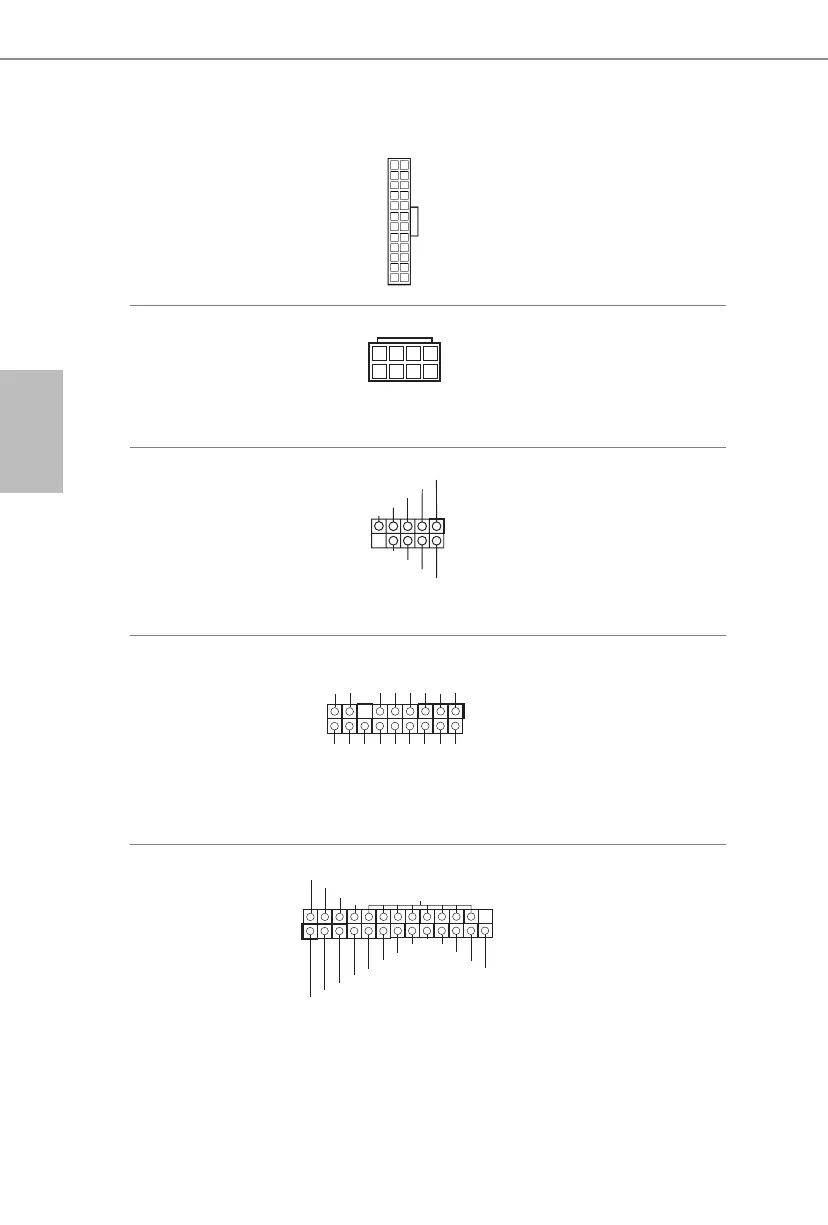

ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 6 个）
此主板提供 24 针 ATX
电 源 接 口。要 使 用 20 针
ATX 电 源，请 沿 针 脚 1 和
针脚 13 插 接 它。
ATX 12V 电源接口
(8 针 ATX12V1)
（见第 1 页，
第 1 个）
此主板提供 8 针 ATX
12V 电 源 接 口。要 使 用 4
针 ATX 电 源，请 沿 针 脚 1
和针脚 5 插 接 它。
串行端口接脚
(9 针 COM1)
（见第 1 页，
第 22 个）
此 COM1 接脚支持串行
端口模 块。
TPM 接脚
(17 针 TPMS1)
（见第 1 页，
第 20 个）
此接口支持 Trusted Platform
Module（信 任 平台 模 块，TPM）
系统，可以安全地存储密钥、数
字 证 书、密 码 和 数 据。TPM 系统
也可以帮助增强网络安全，保护
数字身份和确保平台完整性。
打印端口接脚
(25 针 LPT1)
（见第 1 页，第 21 个）
这是一个打印端口线缆接口，通
过它可以方便地连接到打印机设
备。
12
1
24
13
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _ DATA_MAIN
LA D 2
LA D 1
GN D
S_ P W RDWN #
SE R I RQ #
GN
D
P CI CL K
P CI RST
#
LA D 3
+3 V
LA D 0
+3VS B
GN D
FR A M E
SM B _ CLK_MAIN
4
1
8
5
