ASROCK B560M-ITX/ac - Page 43

39
B560M-IT X/ac
Deutsch
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

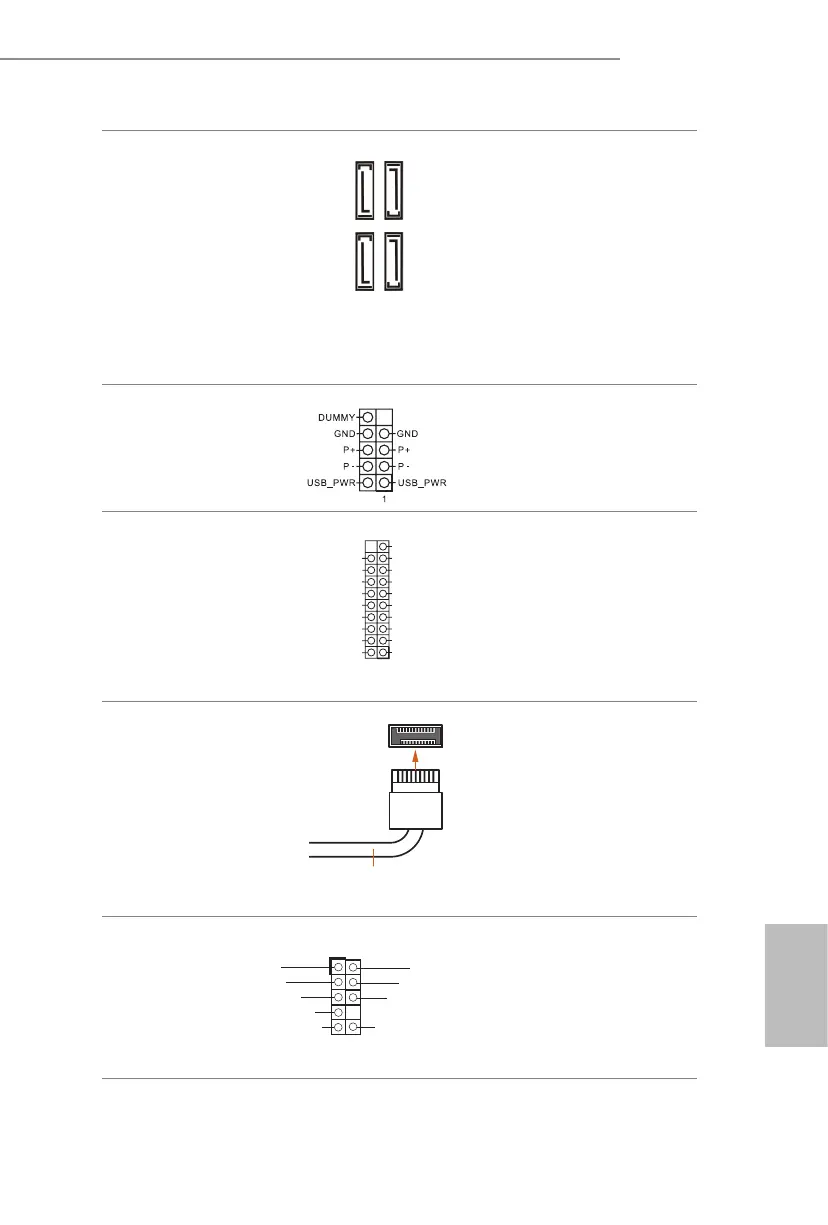

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 10)
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 11)
Diese vier SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Date
nübertragungsgeschwindigkei
t bis 6,0 Gb/s.
* Wenn M2_1 durch ein
SATA-Typ-M.2-Gerät belegt
ist, wird SATA3_0 deaktiviert.
USB 2.0-Stileiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 14)
Es gibt eine USB-2.0-Stileiste
an diesem Motherboard. Diese
USB 2.0-Stileiste unterstützt
zwei Ports.
USB 3.2 Gen1-Stileiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 8)
Es gibt eine Stileiste an
diesem Motherboard. Diese
USB-3.2-Gen1-Stileiste kann
zwei Ports unterstützen.
Type-C-USB-3.2
Gen1-Stileiste für die
Frontblende
(20-polig, USB31_TC_1)
(siehe S. 1, Nr. 7)
Es gibt eine Type-C-USB-3.2
Gen1-Stileiste für die
Frontblende an diesem
Motherboard. Diese Stileiste
dient dem Anschluss eines
USB-3.2 Gen1-Moduls für
zusätzliche USB-3.2 Gen1-
Ports.
Audiostileiste
Frontblende
(9-polig,
HD_AUDIO1)
(siehe S. 1, Nr. 19)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
USB Type-C Cable
