ASROCK B560M-ITX/ac User Manual

41
B560M-IT X/ac
Deutsch

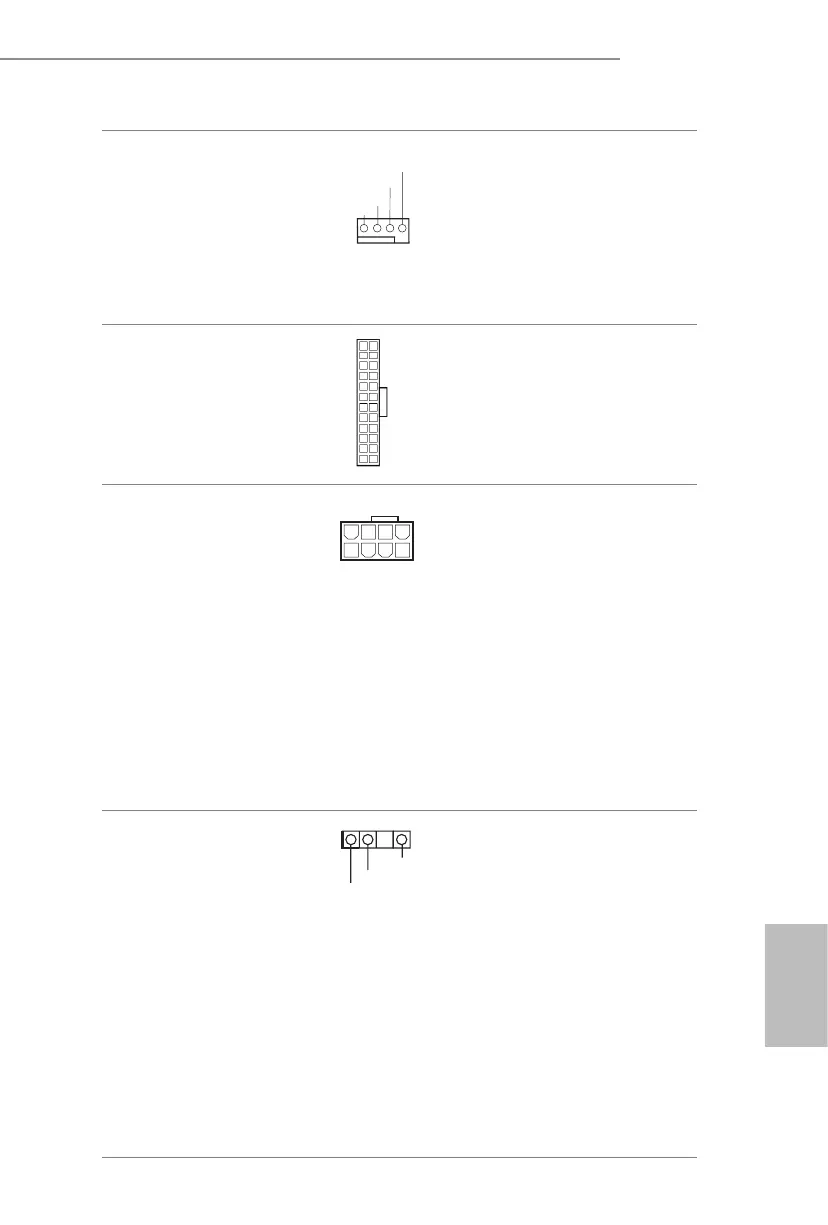

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen CPU-Lüer-
anschluss (lautloser Lüer).
Falls Sie einen 3-poligen CPU-
Lüer anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
Dieses Motherboard bietet
einen 24-poligen ATX-Net-
zanschluss.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines 4-po-
ligen ATX-Netzteils entlang
Kontakt 1 und Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel
der CPU und nicht das der
Grakkarte angeschlossen
ist. Schließen Sie das PCIe-
Stromkabel nicht an diesen
Anschluss an.
Adressierbare-LED-
Stileiste
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 4)
Diese Stileiste dient der
Verbindung des Adressierbare-
LED-Verlängerungskabels,
womit Nutzer zwischen ver-
schiedenen LED-Lichteekten
wählen können.
Achtung: Installieren Sie
das Adressierbare-LED-
Kabel niemals falsch herum;
andernfalls könnte das Kabel
beschädigt werden.
*Weitere Anweisungen zu
dieser Stileiste nden Sie auf
Seite 30.
12
1
24
13
4
1
8 5
VOUT
DO_ADDR
GND
1
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
