B560M-IT X/ac
Español

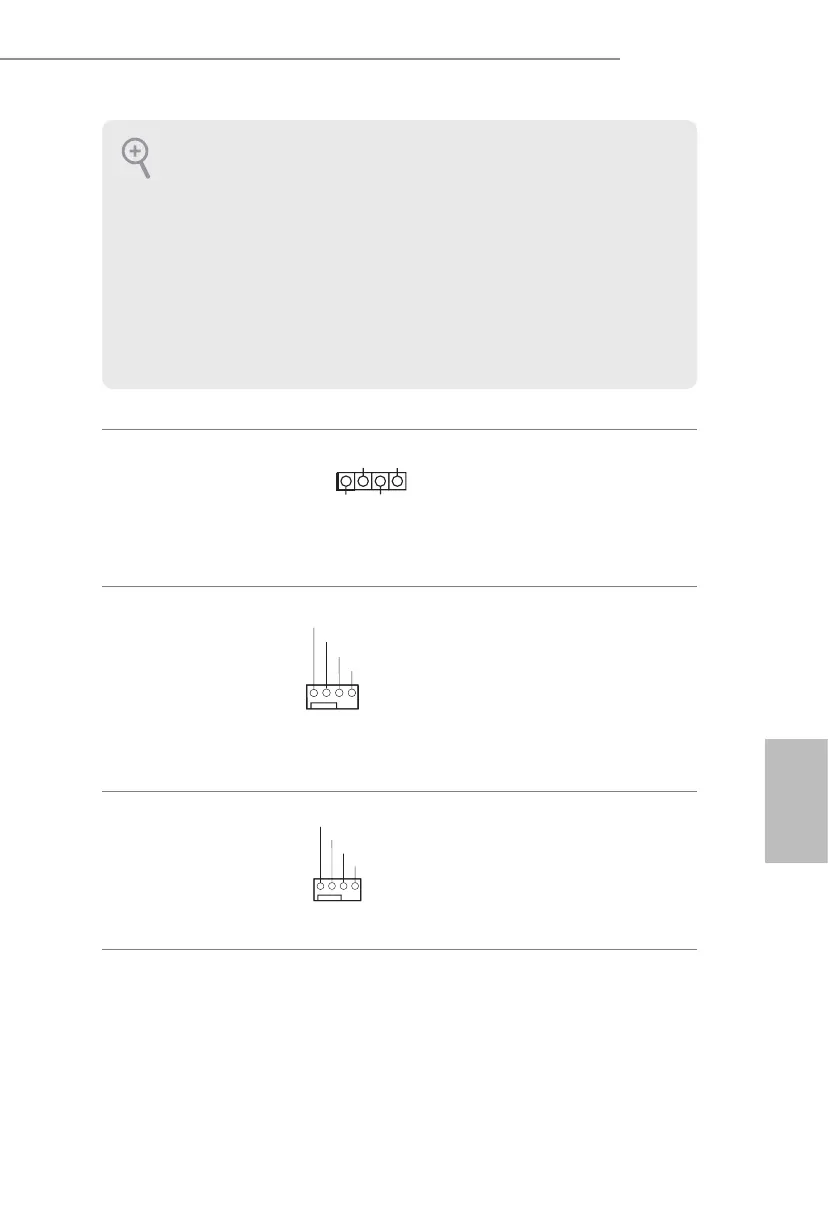

Cabezal de altavoces del
chasis
(SPEAKER1 de 4
contactos)
(consulte la pág. 1, nº 16)
Conecte el altavoz del chasis a este
cabezal.
Conectores del ventilador
de la bomba de agua/
chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 3)
Esta placa base proporciona un
conector de ventilador del
chasis
de refrigeración por agua de 4 con-
tactos. Si tiene pensando conectar
un ventilador de refrigeración por
agua del
chasis
de 3 contactos,
conéctelo al contacto 1-3.
Conector del ventilador
del chasis
(CHA_FAN2 de 4 contac-
tos)
(consulte la pág. 1, nº 17)
Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el pin
de conexión a tierra.
1 2 3 4
GND
CHA_FAN_SPEED
F AN_SPEED_CONTROL
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
4 3 2 1
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro
manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesa-
rio que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
