74
Español

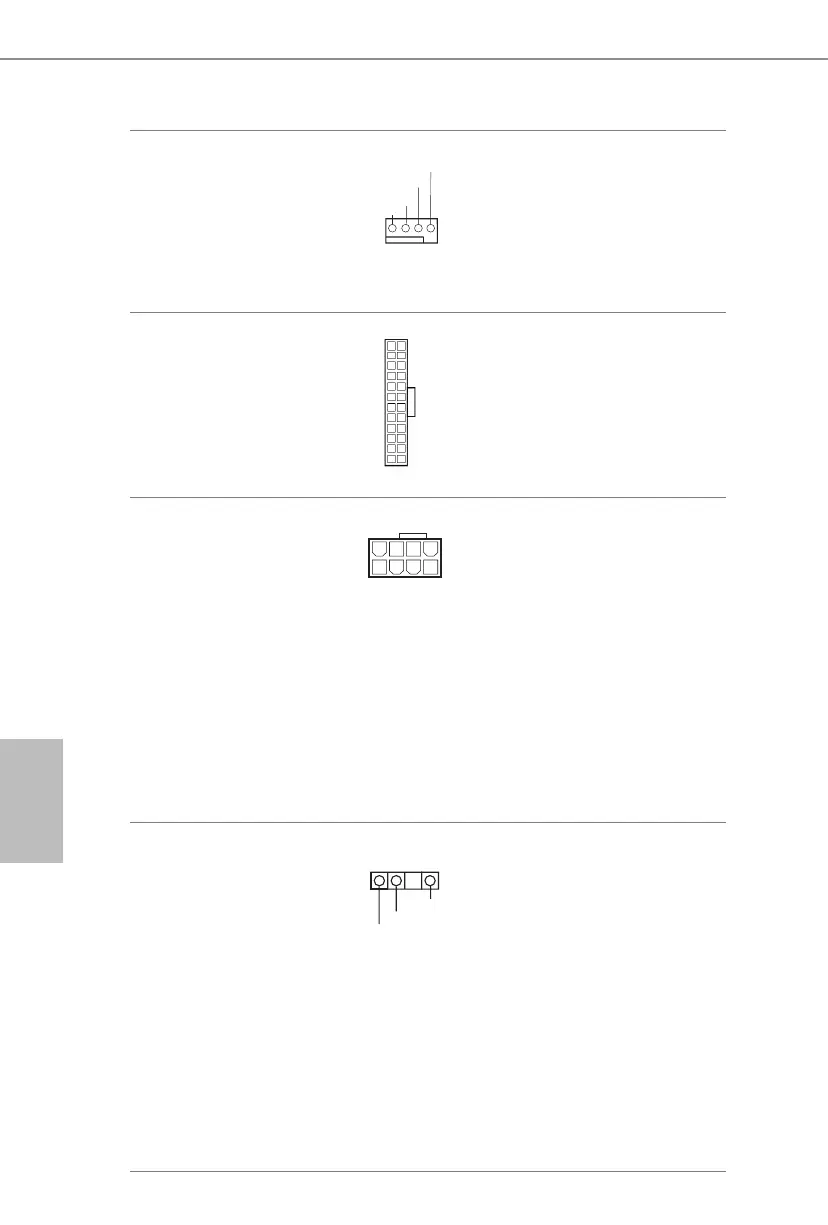

Conector del ventilador de
la CPU
(CPU_FAN1 de 4-pines)
(consulte la pág. 1, nº 2)
Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 6)
Esta placa base contiene un
conector de alimentación ATX de
24 contactos.
Conector de alimentación
ATX de 12 V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)
Esta placa base contiene un
conector de alimentación ATX de
12 V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráca. No
conecte el cable de alimentación
PCIe a este conector.
Base de conexiones de
LED direccionable
(ADDR_LED1 de 3 con-1 de 3 con- de 3 con-
tactos)
(consulte la pág. 1, nº 4)
La base de conexiones se usa para
conectar el alargador de LED
direccionable
que permite a los
usuarios elegir entre varios efectos
de iluminación LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 30 para
obtener más instrucciones sobre
esta base de conexiones.
12
1
24
13
4
1
VOUT
DO_ADDR
GND
1
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
