ASROCK B560M-ITX/ac User Manual

83
B560M-IT X/ac
Русский
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

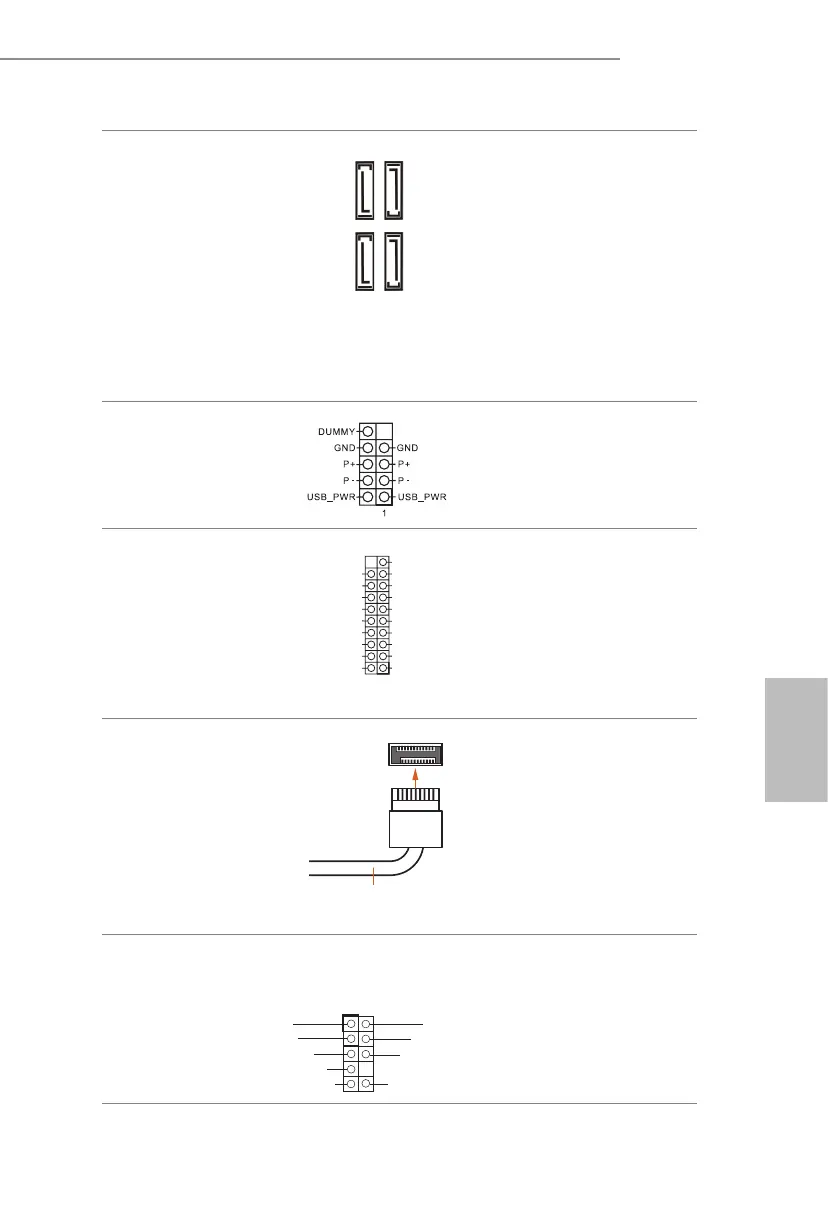

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 10)
(SATA3_1:
см. стр. 1, № 9)
(SATA3_2:
см. стр. 1, № 12)
(SATA3_3:
см. стр. 1, № 11)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гбит/с.
* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.
Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 14)
На системной плате
предусмотрена одна колодка
USB2.0. Эта колодка USB 2.0
может поддерживать два порта.
Колодки USB 3.2 Gen1
(19-контактная,
USB3_3_4)
(см. стр. 1, № 8)
На материнской плате имеется
одна колодка. Эта колодка USB
3.2 Gen1 поддерживает два
порта.
Колодка для порта
USB 3.2 Gen1 Type C на
передней панели
(20-контактная, USB31_
TC_1)
(см. стр. 1, № 7)
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen1 Type
C на передней панели. Эта
колодка используется для
подключения модуля USB
3.2 Gen1 с дополнительными
портами USB 3.2 Gen1.
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 19)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
USB Type-C Cable

ASROCK B560M-ITX/ac Specifications

General

Processor socket	LGA 1200 (Socket H5)
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Non-ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	4400, 4600 MHz
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	-
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
LAN controller	Intel® I219-V
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)
Bluetooth version	4.2
Ethernet interface type	Gigabit Ethernet
Component for	PC
Motherboard chipset	Intel B560
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
BIOS type	UEFI AMI
ACPI version	6.0
System Management BIOS (SMBIOS) version	2.7
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
