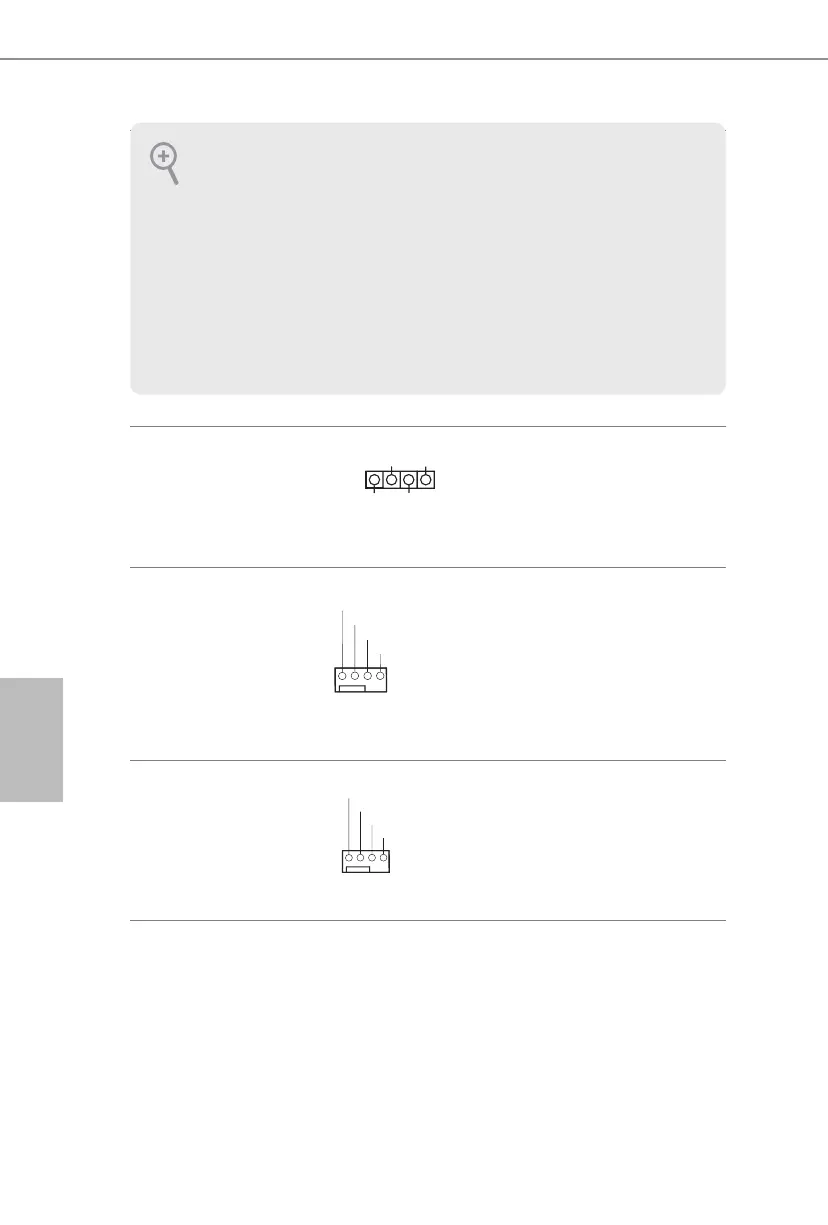

Колодка динамика
корпуса
(4-контакта, SPEAKER1)
(см. стр.1, № 16)
Предназначена для
подключения динамика
корпуса.
Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр.1, № 3)
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения корпуса.
3-контактную систему водяного
охлаждения корпуса следует
подключать к контактам 1-3.
Разъем вентилятора
корпуса
(4 контактов, CHA_
FAN2)
(см. стр.1, № 17)
Предназначен для подключения
кабеля разъема вентилятора и
подключения черного провода
к заземлению.
1 2 3 4
CHA_FAN_SPEED
F AN_SPEED_CONTROL
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
4 3 2 1
GN D
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
To Next Page
