4
Fatal1ty Z77 Professional Series Motherboard
English

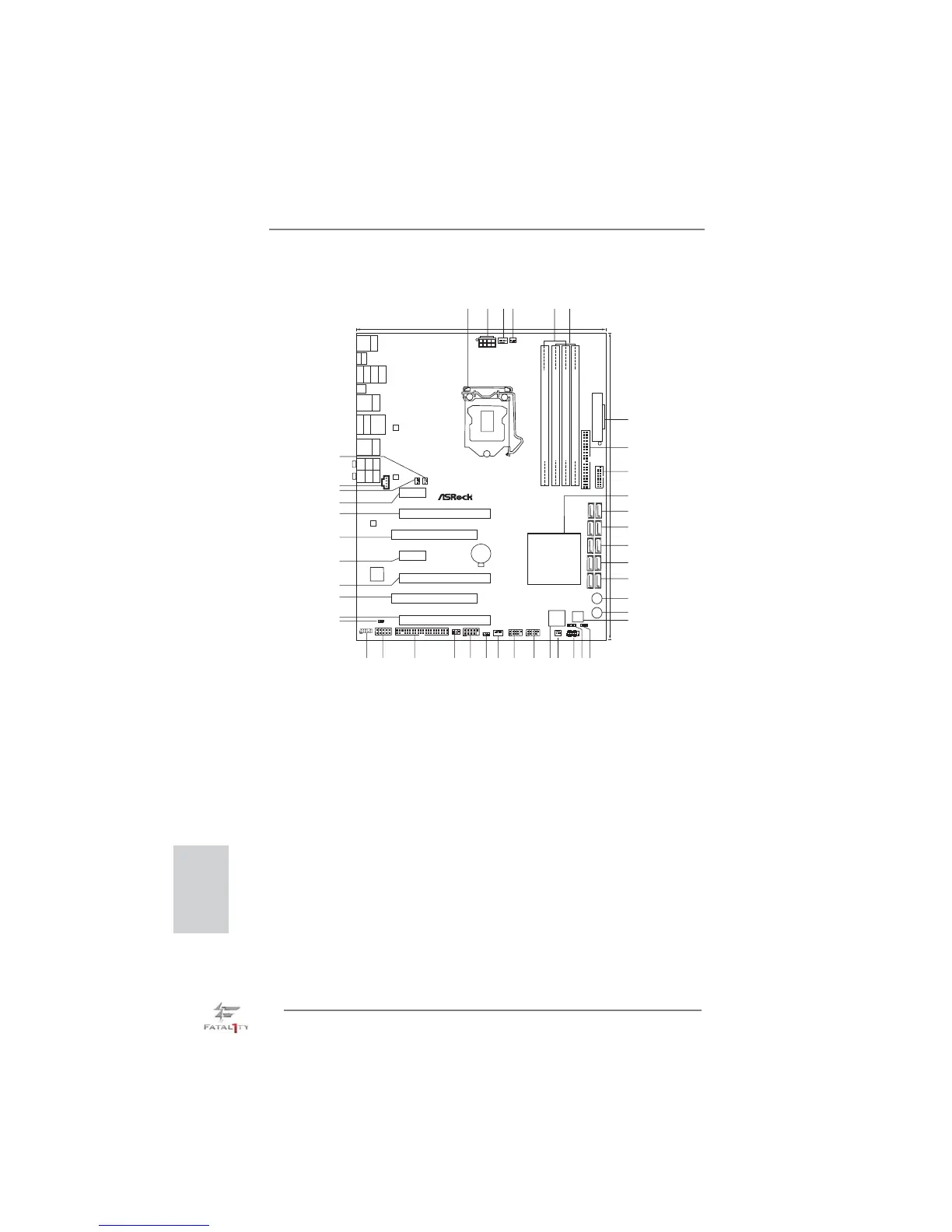

Motherboard Layout
1 1155-Pin CPU Socket
2 ATX 12V Power Connector (ATX12V1)
3 CPU Fan Connector (CPU_FAN1)
4 CPU Fan Connector (CPU_FAN2)
5 2 x 240-pin DDR3 DIMM Slots
(DDR3_A1, DDR3_B1, Red)
6 2 x 240-pin DDR3 DIMM Slots
(DDR3_A2, DDR3_B2, Black)
7 ATX Power Connector (ATXPWR1)
8 Primary IDE Connector (IDE1, Black)
9 USB 3.0 Header (USB3_6_7, Black)
10 Intel Z77 Chipset
11 SATA3 Connectors (SATA3_A3_A4, Red)
12 SATA3 Connectors (SATA3_A1_A2, Red)
13 SATA3 Connectors (SATA3_0_1, Red)
14 SATA2 Connectors (SATA2_2_3, Black)
15 SATA2 Connectors (SATA2_4_5, Black)
16 Power Switch (PWRBTN)
17 Reset Switch (RSTBTN)
18 SPI Flash Memory (64Mb)
19 Power LED Header (PLED1)
20 Chassis Speaker Header (SPEAKER1, Black)
21 System Panel Header (PANEL1, Black)
22 Chassis Fan Connector (CHA_FAN3)
23 Dr. Debug
24 USB 2.0 Header (USB_6_7, Black)
25 USB 2.0 Header (USB_8_9, Black)
26 Chassis Fan Connector (CHA_FAN1)
27 Clear CMOS Jumper (CLRCMOS1)
28 Front Panel IEEE 1394 Header
(FRONT_1394, Red)
29 Infrared Module Header (IR1)
30 Floppy Connector (FLOPPY1)
31 COM Port Header (COM1)
32 Front Panel Audio Header
(HD_AUDIO1, Black)
33 HDMI_SPDIF Header
(HDMI_SPDIF1, Black)
34 PCI Express 2.0 x16 Slot (PCIE5, Red)
35 PCI Slot (PCI2, Black)
36 PCI Express 3.0 x16 Slot (PCIE4, Red)
37 PCI Express 2.0 x1 Slot (PCIE3, Black)
38 PCI Slot (PCI1, Black)
39 PCI Express 3.0 x16 Slot (PCIE2, Red)
40 PCI Express 2.0 x1 Slot (PCIE1, Black)
41 Power Fan Connector (PWR_FAN1)
42 Internal Audio Connector: CD1 (Black)
43 Chassis Fan Connector (CHA_FAN2)
Intel
Z77
CMOS
Battery
Dr.
Debug
DDR3_A1 (64 bit, 240-pin module)
DDR3_A2 (64 bit, 240-pin module)
DDR3_B1 (64 bit, 240-pin module)
DDR3_B2 (64 bit, 240-pin module)
ATXPWR1
64Mb
BIOS
USB3_6_7
24.4cm (9.6 in)
30.5cm (12.0 in)
FATAL TY
1
PWRBTN
RSTBTN
IDE1
FLOPPY1
Z77 PROFESSIONAL
PWR_FAN1
ATX12V1
CHA_FAN2
CPU_FAN2
CPU_FAN1
X
Fast RAM
Front USB 3.0
DDR3 2800+
PCI Express 3.0
AUDIO
CODEC
LAN
PHY
LAN
PHY
X
Fast LAN
X
Fast USB
Super
I/O
Designed inTaipei
PCIE1
PCIE2
PCIE4
PCIE5
PCIE3
PCI1
PCI2
ErP/EuP Ready
RoHS
1
HD_AUDIO1
COM1
1
CHA_FAN1
1
HDMI_SPDIF1
IR1
1
USB8_9
1
USB6_7
1
FRONT_1394
1
CLRCMOS1
1
HDLED RESET
PLED PWRBTN
PANEL 1
1
SPEAKER1
1
PLED1
1
CHA_FAN3
SATA2_4_5 SATA2_2_3 S
ATA3_0_1 SATA3_A1_A2 SATA3_A3_A4
PS2
Keyboard/
Mouse
USB 3.0
T: U SB 0
B: USB1
HDMI1
DP1
USB 2.0:USB1
USB 2.0:USB2
USB 2.0:USB3
USB 2.0:USB0
Clr
CMOS
Top:
RJ-45
USB 3.0
T: U SB 2
B: USB3
USB 2.0
T:USB4
B: USB5
ESATA_1
IEEE 1394
Top:
RJ-45
USB 3.0
T: U SB 4
B: USB5
Top:
Central/Bass
Center:
REAR SPK
Top:
LINE IN
Center:
FRONT
Bottom:
Optical
SPDIF
Bottom:
MIC IN
CD1
1
2
3
4
5
6
7
11
12
13
14
16
8
9
10
15
17
18
19
20
2122
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
