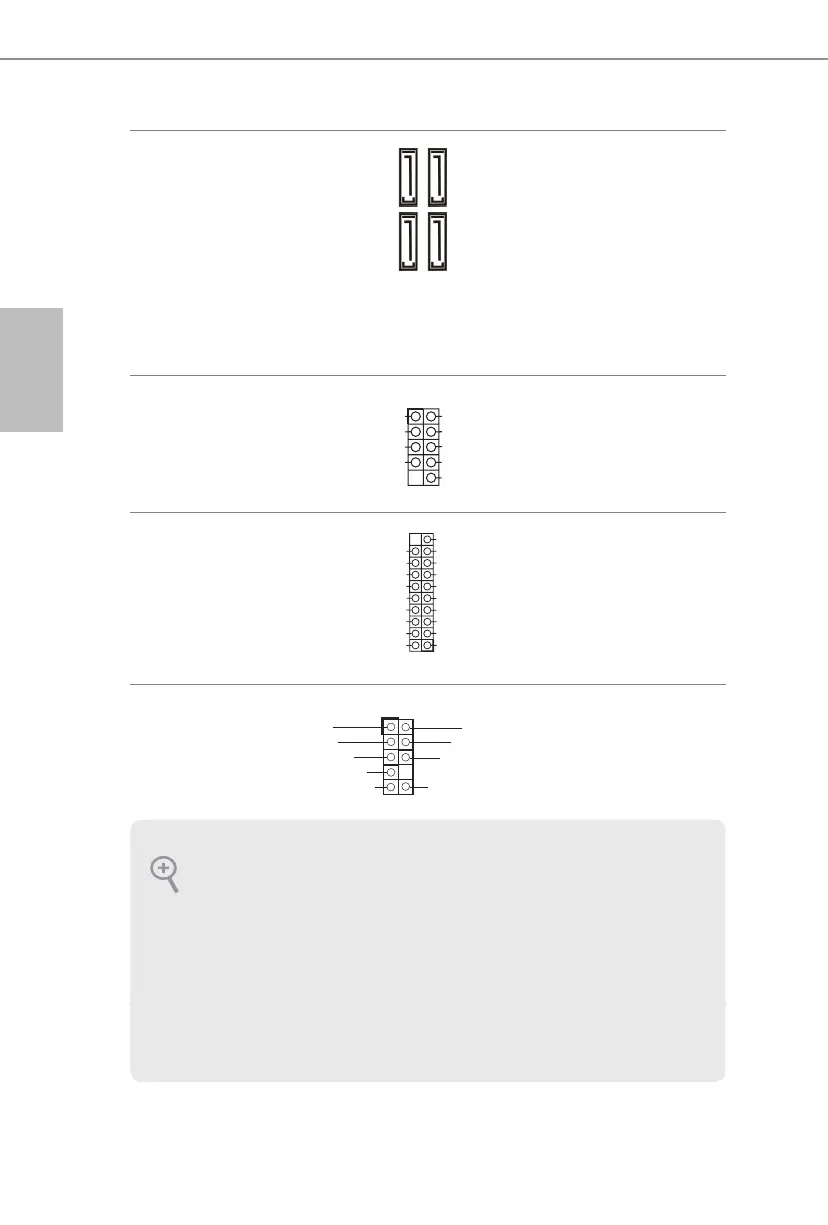

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 9）
(SATA3_1:
請參閱第 1 頁，編號 10）
(SATA3_2:
請參閱第 1 頁，編號 11）
(SATA3_3:
請參閱第 1 頁，編號 12）
這四組 SATA3 接頭皆支援
內部儲存裝置的 SATA 資料
纜線，最高可達 6.0 Gb/s 資
料傳輸率。
* 若 M2_1 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
(9-pin USB_5_6)
（請參閱第 1 頁，編號
7）
此主機板上有一個 USB 2.0
排針。此 USB 2.0 排針皆可
支援兩個連接埠。
USB 3.2 Gen1 排針
(19-pin USB32_3_4)
（請參閱第 1 頁，編號
8）
此主機板上有一個排針。
此 USB 3.2 Gen1 排針皆可
支援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 16）
本排針適用於連接音訊裝
置至前面板音訊。
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
SATA3_1
SATA3_0
SATA3_3
SATA3_2
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支
援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC'97 音訊面板上
連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
