ASROCK H610M-ITX/eDP Manual

138
繁體中文
4
1
8 5
PIN 訊號
1
N/A
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

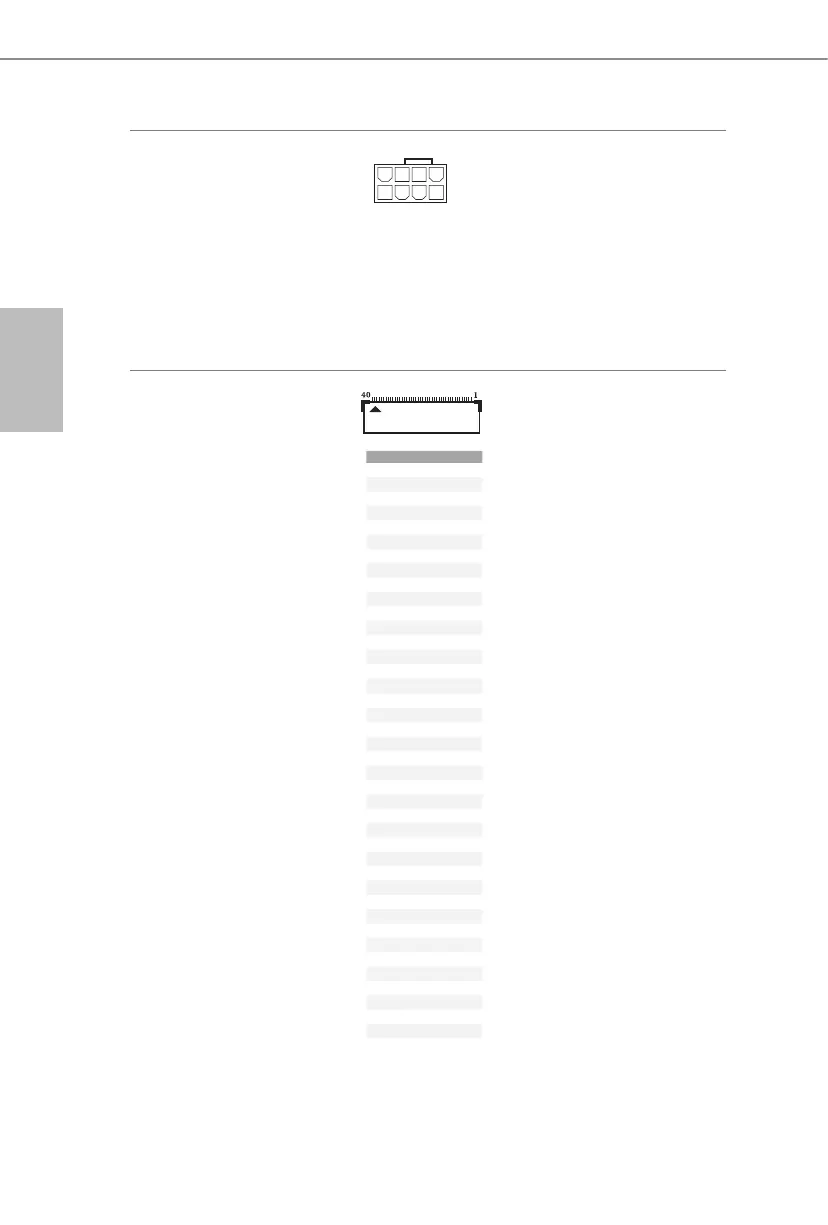

ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號
2）
本主機板配備一組 8-pin
ATX 12V 電源接頭。若要
使用 4-pin ATX 電源供應
器，請插入 Pin 1 及 Pin 5。
* 警告：請確定已連接 CPU
的電源線，而非顯示卡的
電源線。請勿將 PCIe 電源
線插入此接頭。
eDP 訊號接頭
(40-pin EDP1)
（請參閱第 2 頁，編號
17）
此接頭用於支援內部嵌入
式 DisplayPort (eDP) 的 LCD
顯示器。
* 欲深入瞭解如何調整亮
度，請參閱第 29 頁。
