40
Deutsch
4
1
8 5
Pol SIGNAL
1
N/A
2
LCD_BLT_VCC
3
LCD_BLT_VCC
4
LCD_BLT_VCC
5
LCD_BLT_VCC
6
N/A
7
N/A
8
eDP_VARY_BL
9
eDP_BLON
10
BKT_GND
11
BKT_GND
12
BKT_GND
13
BKT_GND
14
eDP_HPD_CON
15
PNL_GND
16
PNL_GND
17
PNL_GND
18
PNL_GND
19
N/A
20
+LVDD
21
+LVDD
22
+LVDD
23
+LVDD
24
GND
25
eDP_AUX#_CON
26
eDP_AUX_CON
27
GND
28
eDP_TX0_CON
29
eDP_TX#0_CON
30
GND
31
eDP_TX1_CON
32
eDP_TX#1_CON
33
GND
34
N/A
35
N/A
36
GND
37
N/A
38
N/A
39
GND
40
N/A

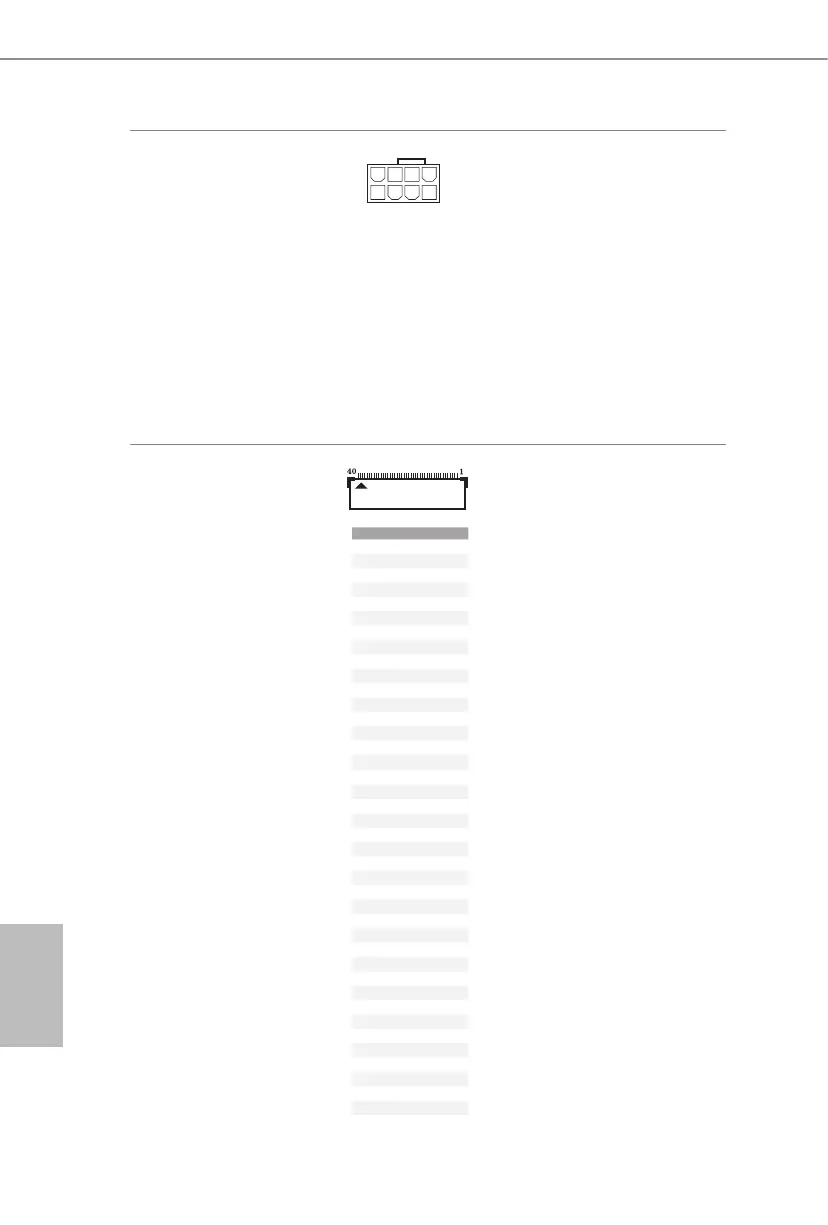

ATX-12-V-
Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet einen
8-poligen ATX-12-V-Netzan-
schluss. Bitte schließen Sie es zur
Nutzung eines 4-poligen ATX-
Netzteils entlang Kontakt 1 und
Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel der
CPU und nicht das der Grak-
karte angeschlossen ist. Schlie-
ßen Sie das PCIe-Stromkabel
nicht an diesen
Anschluss an.
eDP-Signalanschluss
(40-polig, EDP1)
(siehe S. 2, Nr. 17)
Dieser Anschluss ist für einen
LCD-Monitor, der einen inter-
nen eingebetteten DisplayPort
(ePD) unterstützt.
*Weitere Anweisungen zur
Anpassung der Helligkeit nden
Sie auf Seite
29
.
