90
PORTUGUES

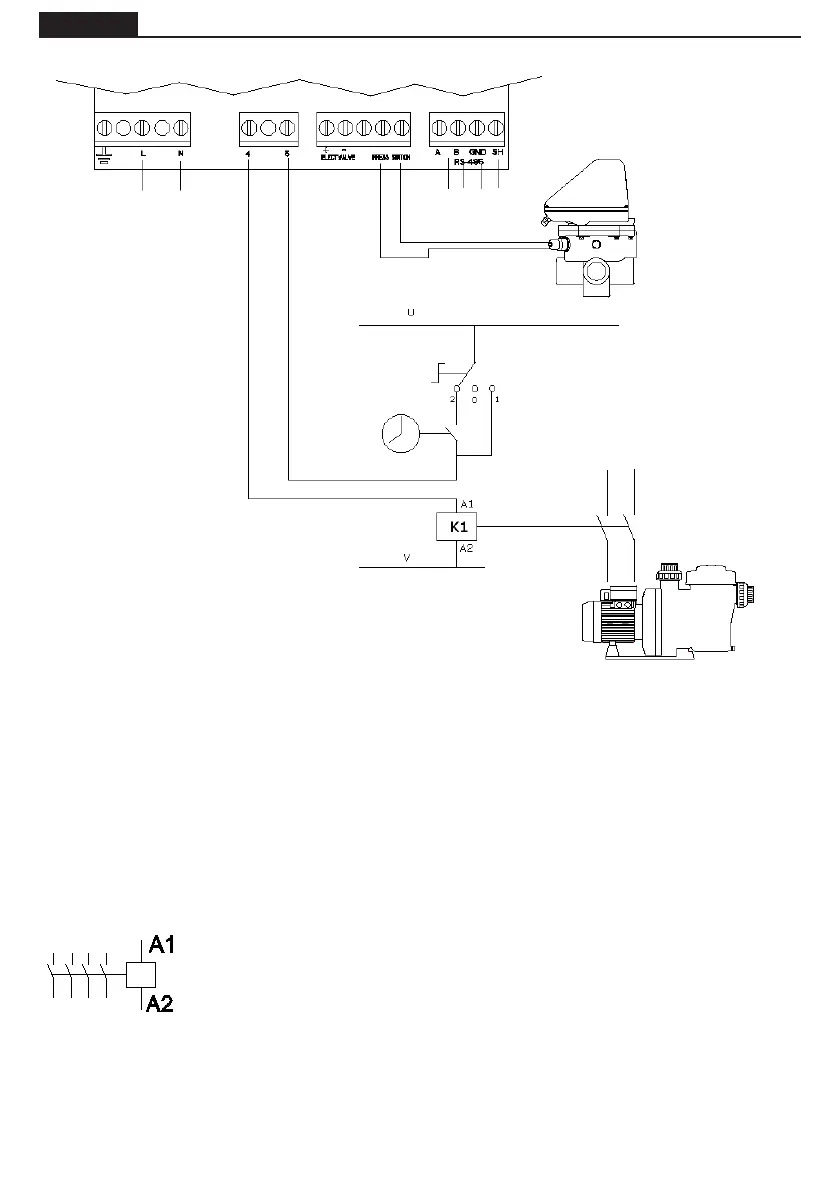

LIGAÇÃO ELÉCTRICA ENTRE O ARAMARIO DE MANOBRA E A VÁLVULA
A1 / A2 são os terminais de ligação da bobina do contactor da bomba de ltragem.
A tomada J10 (4-5) da válvula selectora deve ser sempre ligada à ligação A1 da
bobina do contactor.
Deve-se assegurar que a linha de manobra do contactor que se liga em série à vál-
vula não se partilhe em circunstância alguma com a alimentação de outro dispositi-
vo e que, em caso algum, a intensidade na linha de manobra exceda os 400 mA.
A omissão deste ponto pode implicar danos irreversíveis do equipamento.
Se for necessário ligar um outro elemento que se deva activar ao mesmo tempo que
a bomba, aconselha-se a utilização de um contacto auxiliar do contactor da bomba.
No caso de ligação da alimentação da válvula a um circuito eléctrico trifásico, efectuarv sempre a ligação
entre uma fase e o neutro, nunca entre duas fases, pois nesse caso seria ultrapassada a tensão máxima
permitida pela electrónica da válvula.
O circuito de controle (por exemplo, bobina do contator de bomba) é alimentado em U e V neste esque-
ma.
U e V pode ser uma alternativa de corrente (AC), onde U é a Linha e V é Neutro, ou corrente contínua
(DC), onde U é Vdc e V é GND.
Máxima tensão = 230 V.
ALIMENTAÇÃO
ELÉCTRICA
230 Vac
TEMPORIZADOR
INTERRUPTOR 3 POSIÇÕES:
2 AUTOMÁTICO (TEMPORIZADOR)
0 STOP
1 MANUAL
SOLENÓIDE DO
CONTACTOR DA
BOMBA DE FILTRAÇÃO
CONTACTOR
BOMBA
PRESSOSTATO
PROTOCOLO
COMUNICAÇÃO
MODBUS
