91
PORTUGUES
2.3 EXEMPLO DA LIGAÇÃO DO ARMÁRIO ELÉCTRICO MONOFÁSICO 230 V
Antes de realizar a instalação do material, o utilizador deve certicar-se de que os trabalhos de
montagem e manutenção são executados por pessoas qualicadas e autorizadas, e que estas
leram previamente as instruções de instalação e funcionamento.

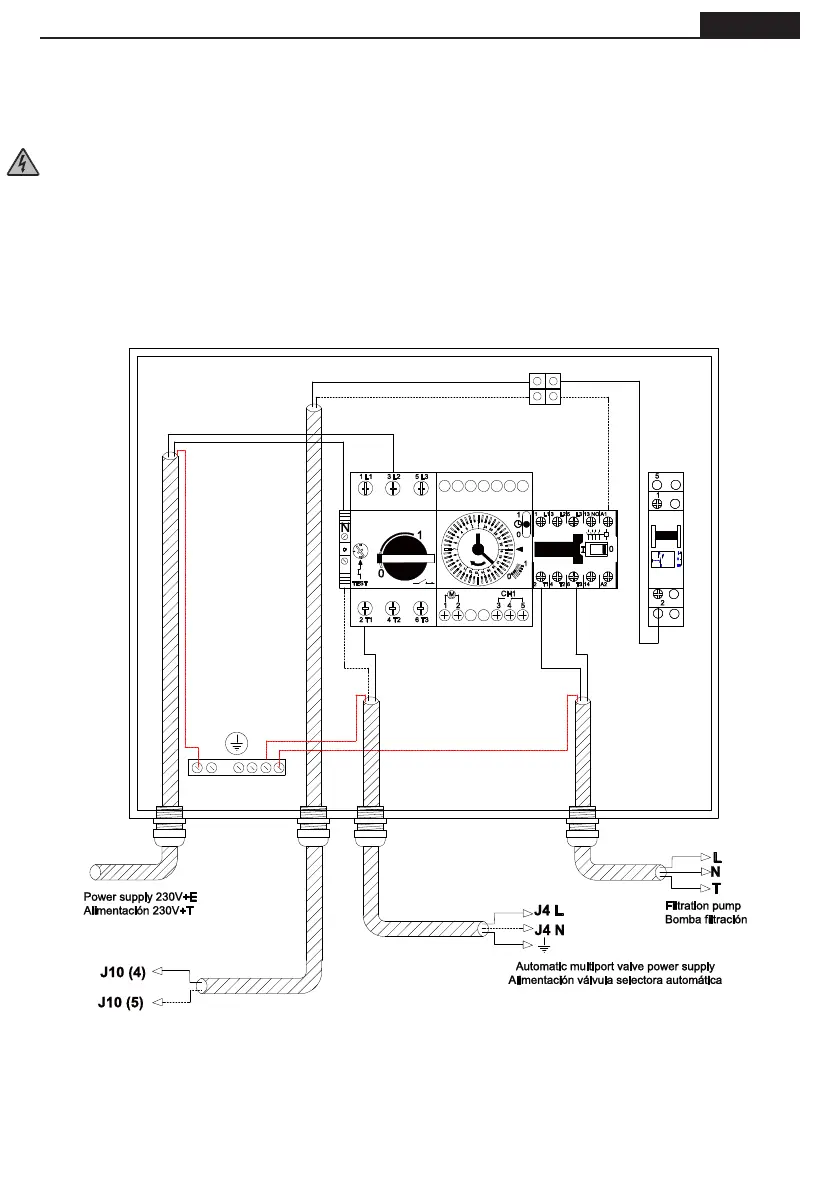

No esquema são apresentadas as ligações externas necessárias para ligar uma válvula selectora
System VRAC a um armário ASTRALPOOL 25717.
Desligar a extremidade A1 do cabo da ligação 2 do interruptor de 3 posições e adicionar um bloco
de ligação para a ligação da manobra da válvula (4-5).
