ASUS M2A-VM HDMI 1-23

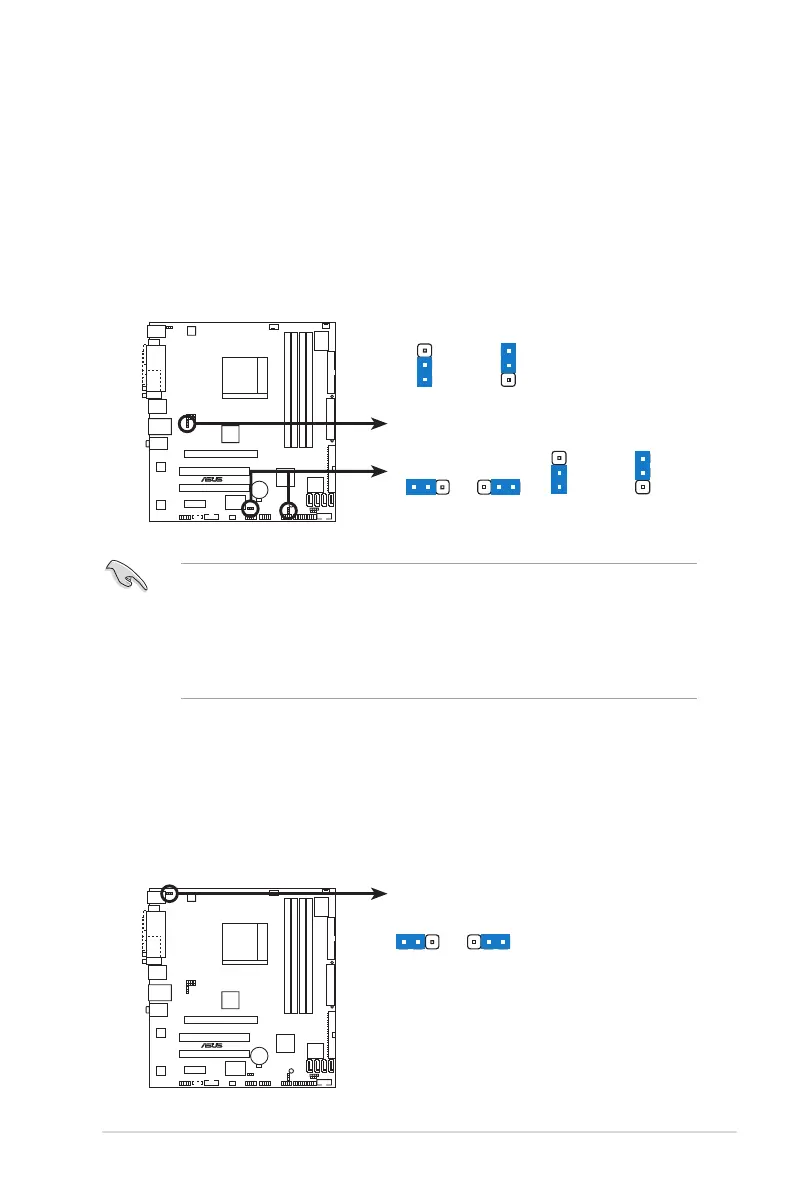

2. USB-Gerät-Weckfunktion (3-pol. USBPW1-4, USBPW5-8, USBPW910)
Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene
USB-Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert,
System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB
wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen
Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf.
Die Jumper USBPWR1-4 betreffen die hinteren USB-Anschlüsse.
USBPWR5-8 und USBPWR910 betreffen die internen USB-Sockel, mit
denen Sie zusätzliche USB-Anschlüsse verbinden können.
• Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA
am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt
sich das System nicht starten.
• Der gesamte Stromverbrauch darf weder im Normal-, noch im
Energiesparmodus die Leistung der Stromversorgung (+5VSB)
überschreiten.
2 3
1 2
M2A-VM HDMI
®
M2A-VM HDMI USB device wake-up
1
2
2
3
+5V
(Default)
+5VSB
USBPW1-4
USBPW5-8
+5V
(Default)
+5VSB
1
2
2
3
+5V
(Default)
+5VSB
USBPW910
3. Tastaturstrom (3-pol. KBPWR)
Dieser Jumper erlaubt Ihnen, die Tastatur-Weckfunktion zu aktivieren oder
deaktivieren. Stecken Sie die Jumpersteckbrücke auf die Pole 2-3 (+5VSB),
wenn Sie den Computer durch Drücken einer Taste auf der Tastatur (die
Leertaste in der Standardeinstellung) wecken möchten. Diese Funktion
benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-
Leitung ausweist, und eine entsprechende Einstellung im BIOS.
2 3
1 2
M2A-VM HDMI
®
M2A-VM HDMI Keyboard power setting
KBPWR
+5V
(Default)
+5VSB
