1-26 Kapitel 1: Produkteinführung
1.10.2 Interne Anschlüsse
1. Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel
auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss und
dann das andere Ende mit dem Signalanschluss an der Rückseite des
Diskettenlaufwerks.
Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei
Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden.
2. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss wird mit einem Einbruchserkennungssensor oder -schalter,
der am Gehäuse befestigt wird, verbunden. Verbinden Sie ein Ende des
Gehäuseeinbruchssensor- oder -schalterkabels mit diesem Anschluss. Beim
Entfernen eines Gehäuseteils aktiviert sich der Sensor bzw. Schalter und
sendet ein Hochpegel-Warnsignal zu diesem Anschluss. Das Signal wird als
Gehäuseeinbruchsereignis registriert.
Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke nur von den Stiften, wenn Sie die
Funktion zur Gehäuseeinbruchserkennung verwenden möchten.

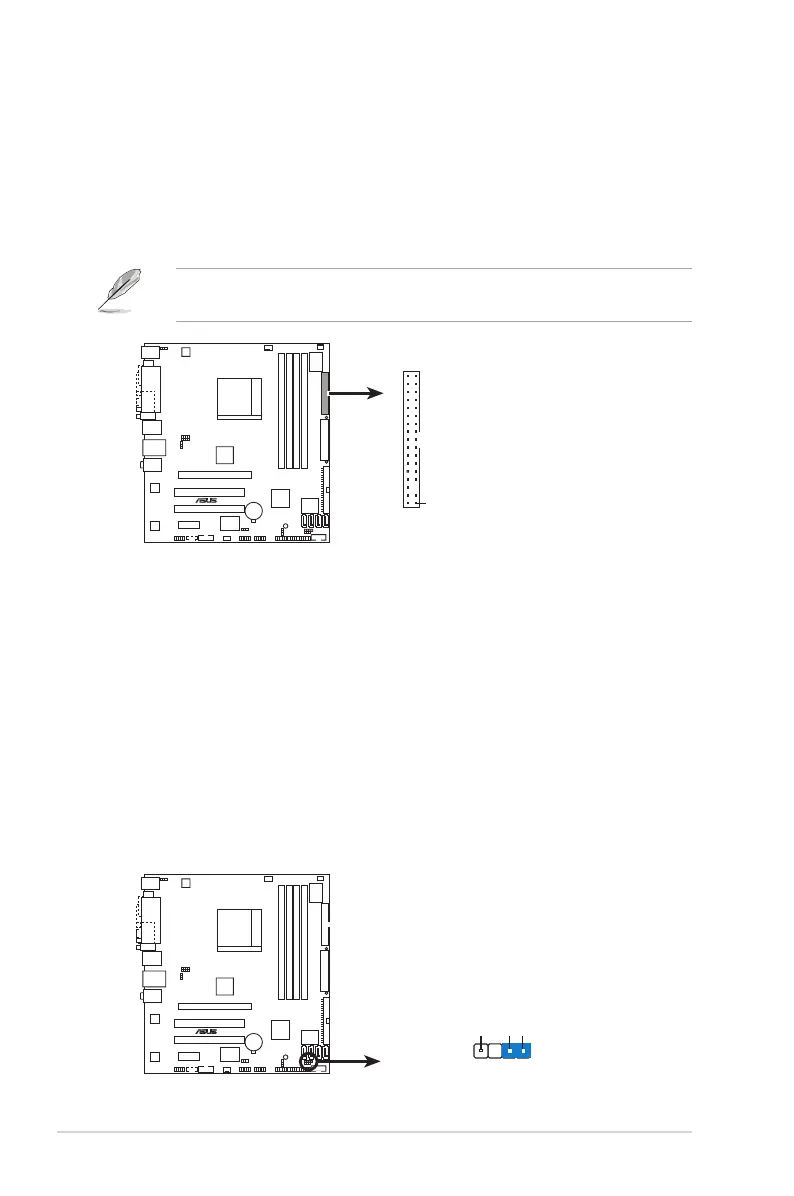

M2A-VM HDMI Floppy disk drive connector
NOTE: Orient the red markings on
the floppy ribbon cable to PIN 1.
PIN1
FLOPPY
M2A-VM HDMI Chassis intrusion connector
CHASSIS
+5VSB_MB
Chassis Signal
GND
(Default)
