ASUS M2A-VM HDMI 1-27
3. IDE-Anschlüsse (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss ist für ein Ultra DMA 133/100/66-Signalkabel
vorgesehen. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse:
blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-
Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um
das Gerät zu kongurieren.
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-
Kabel.
Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die
anderen Gerätejumper ebenfalls so eingestellt werden.
Laufwerksjumper Laufwerks-
modus
Kabelanschluss
Ein Laufwerk Cable-Select oder Master -
Schwarz
Zwei Laufwerke Cable-Select Master
Schwarz
Slave
Grau
Master Master
Schwarz oder
Grau
Slave Slave

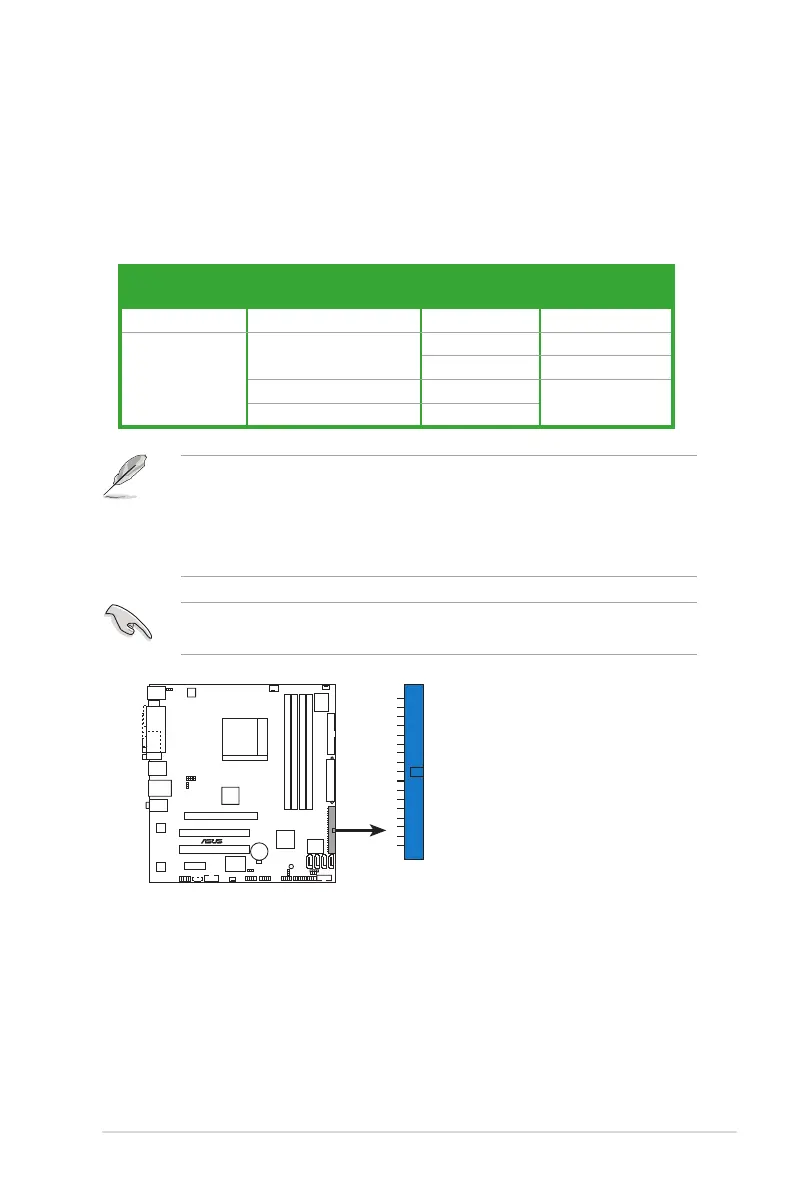

M2A-VM HDMI IDE connector
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PRI_IDE
