1-28 Kapitel 1: Produkteinführung
4. Serial ATA-Anschlüsse
(7-pol. SATA1, SATA2, SATA3, SATA4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA
3 Gb/s-Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3
Gb/s ist rückwärts kompatibel mit Serial ATA 1.5 Gb/s-Spezikationen. Die
Datenübertragungsrate von Serial ATA 3.0 Gb/s ist schneller als die von
Parallel ATA mit 133 MB/s (Ultra DMA133).
Wenn Sie Serial ATA-Festplatten installieren, können Sie RAID 0-, RAID
1- und RAID 10-Kongurationen über den integrierten SB600 Controller
erstellen
Wichtiger Hinweis zu Serial ATA
Installieren Sie das Windows
®
XP Service Pack 1 oder neuere Versionen, bevor
Sie die Serial ATA-Funktion verwenden.
• Genauere Instruktionen zum Kongurieren von RAID 0, RAID1,und RAID10
nden Sie im RAID-Benutzerhandbuch auf der Support-CD.
• Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen,
stellen Sie das Element onboard SATA Type im BIOS auf [RAID controller]
ein. Details siehe Seite 2-26.

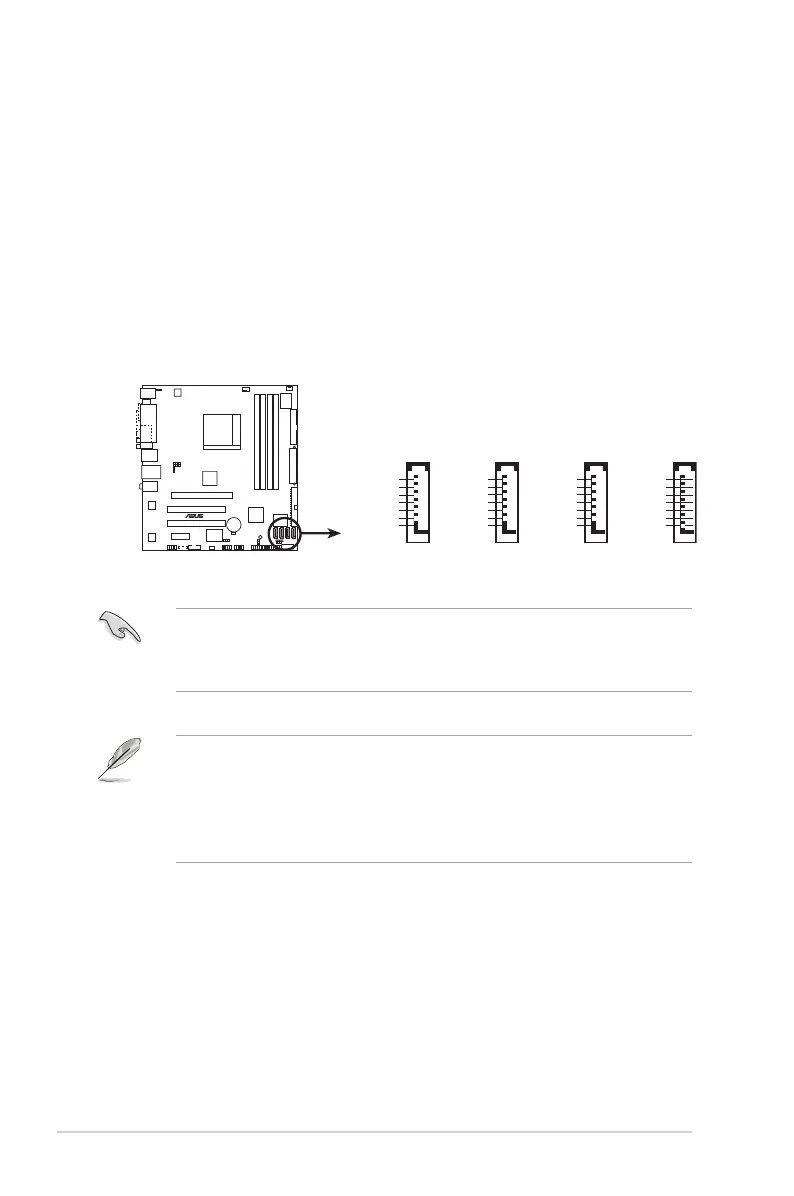

M2A-VM HDMI SATA connectors
GND
1
GND
GND
GND
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
SATA
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
SATA3
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXP4
RSATA_RXN4
SATA4
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXP3
RSATA_RXN3
SATA2
