ASUS M2A-VM HDMI 1-29
5. CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. PWR_FAN, 3-pol. CHA_FAN1)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~740mA (max. 8,88W)
oder insgesamt 1A~2,22A (max. 26,64W) mit +12V. Verbinden Sie die
Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze
Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!
6. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen
Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels mit diesem
Anschluss und das andere Ende mit dem S/PDIF-Modul.
Das S/PDIF-Modul muss separat erworben werden.
Nur CPU Fan unterstützen Q-Fan.

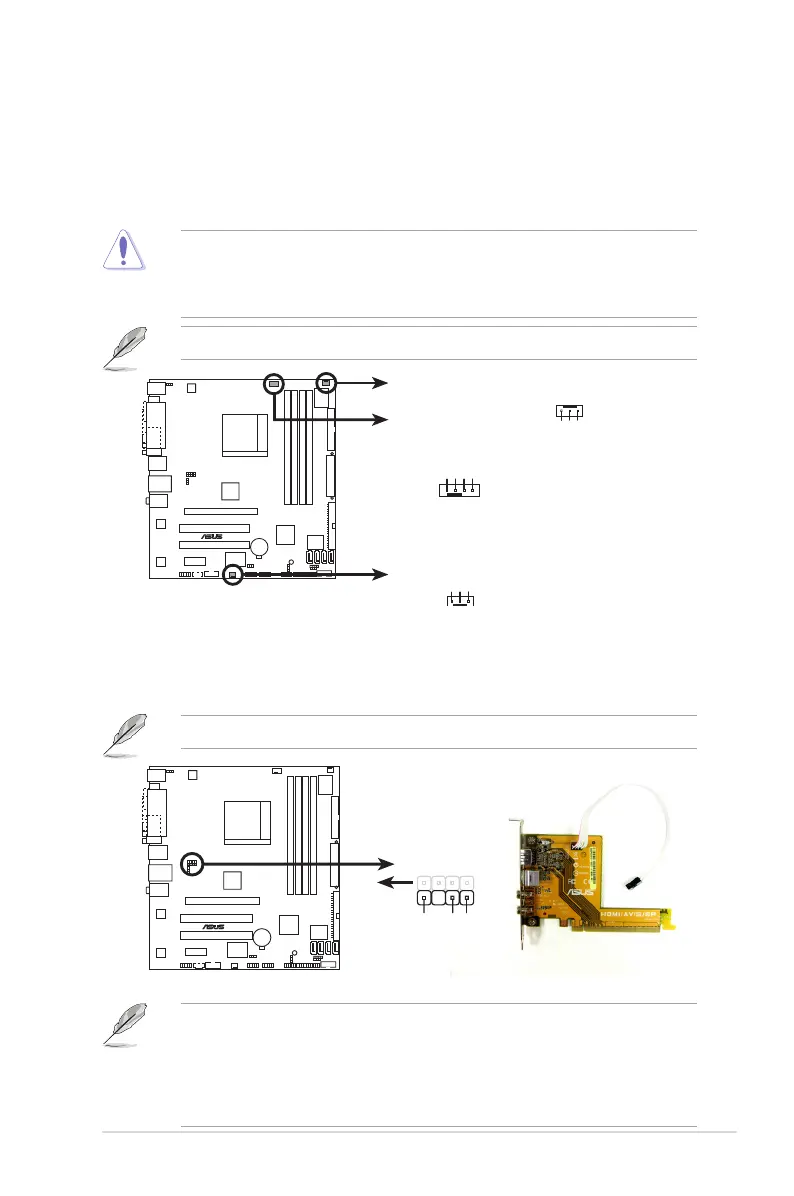

M2A-VM HDMI Fan connectors
PWR_FAN
GND
Rotation
+12V
CHA_FAN
GND
Rotation
+12V
CPU_FAN
GND
CPU FAN PWR
CPU FAN IN
CPU FAN PWM
M2A-VM HDMI Digital audio connector
+5V
SPDIFOUT
GND
SPDIF_OUT
YUV
• Der Anschluss des HDMI-Modulkabels kombiniert den YUV-Anschluss und
den SPIDF_OUT-Anschluss zum 7-pol. YUV/SPIDF_OUT-Anschluss.
• Vergewissern Sie sich, dass Realtek High Denition Audio (der Name kann je
nach Betriebssystem variieren) als Gerät für die Audiowiedergabe festgelegt
ist. Gehen Sie zu Start > Systemsteuerung > Sounds und Audiogeräte >
Audio > Soundwiedergabe, um die Einstellungen festzulegen.
