1-30 Kapitel 1: Produkteinführung
Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das
Motherboard beschädigt!
8. USB-Sockel (10-1 pol. USB56, USB78, USB910)
Diese Sockel dienen zum Einbauen von zusätzlichen USB 2.0-Anschlüssen.
Verbinden Sie das USB/GAME-Modulkabel mit einem dieser Sockel und
befestigen Sie das Modul anschließend an einer Steckplatzaussparung an
der Rückseite des Computergehäuses. Diese USB-Sockel entsprechen der
USB 2.0-Spezikation, welche Verbindungen mit einer Geschwindigkeit von
bis zu 480 Mbps ermöglicht.
Das USB 2.0-Modul muss separat erworben werden.
7. YUV-Anschluss (4-pol. YUV)
Dieser 4-pol. Anschluss ist für den TV-Ausgangsanschluss vorgesehen,
und ermöglicht den Anschluss eines Fernsehers oder eines
Videowiedergabegeräts an Ihr System. Verbinden Sie das HDMI-Modulkabel
mit diesem Anschluss und installieren Sie dann das Modul an einer
Steckplatzaussparung auf der Rückseite des Gehäuses.

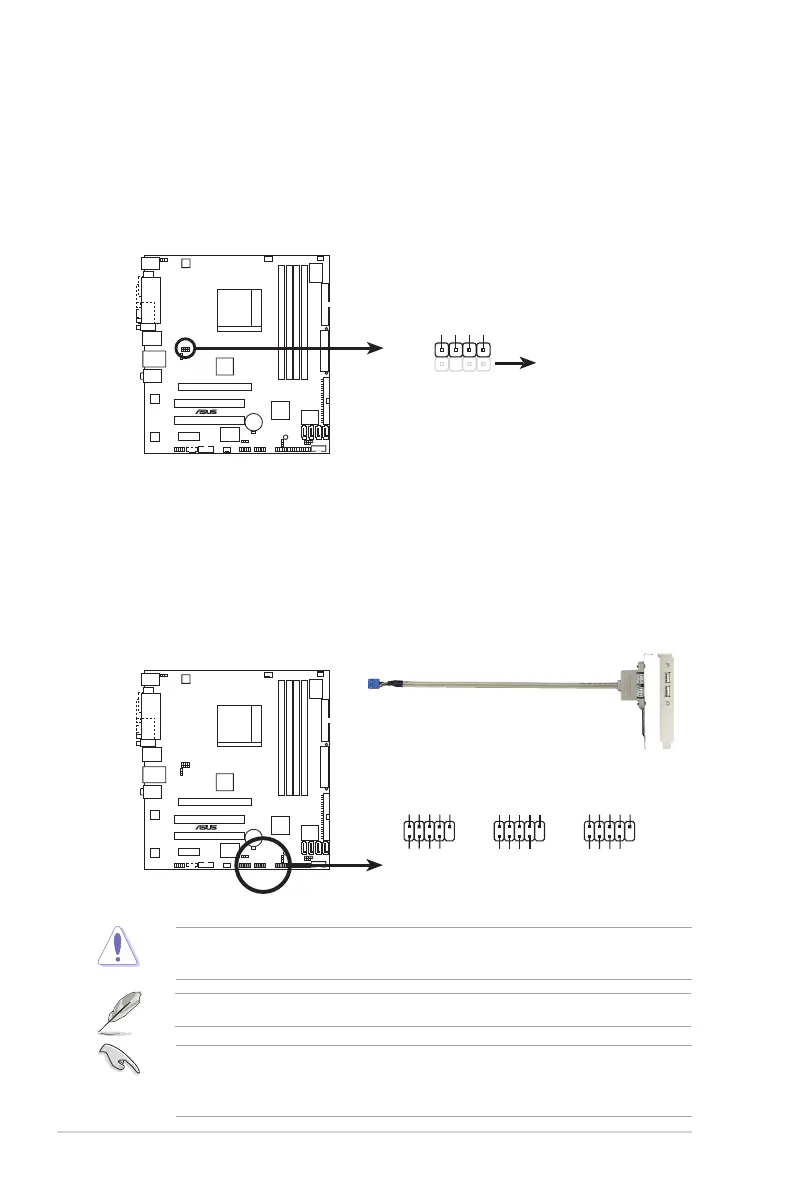

M2A-VM HDMI YUV connector
V_C
GND
V_COMP
YUV
V_Y
SPDIF_OUT
M2A-VM HDMI USB 2.0 connectors
USB56
USB+5V
USB_P6-
USB_P6+
GND
NC
USB+5V
USB_P5-
USB_P5+
GND
PIN1
USB78
USB+5V
USB_P8-
USB_P8+
GND
NC
USB+5V
USB_P7-
USB_P7+
GND
PIN1
USB910
USB+5V
USB_P10-
USB_P10+
GND
NC
USB+5V
USB_P9-
USB_P9+
GND
PIN1
Verbinden Sie zuerst das USB-Kabel mit dem ASUS Q-Connector (USB, blau),
und schließen Sie dann den Q-Connector (USB) an den integrierten USB-
Anschluss an.
