Asus M5000

2-7
華碩個人電腦使用手冊

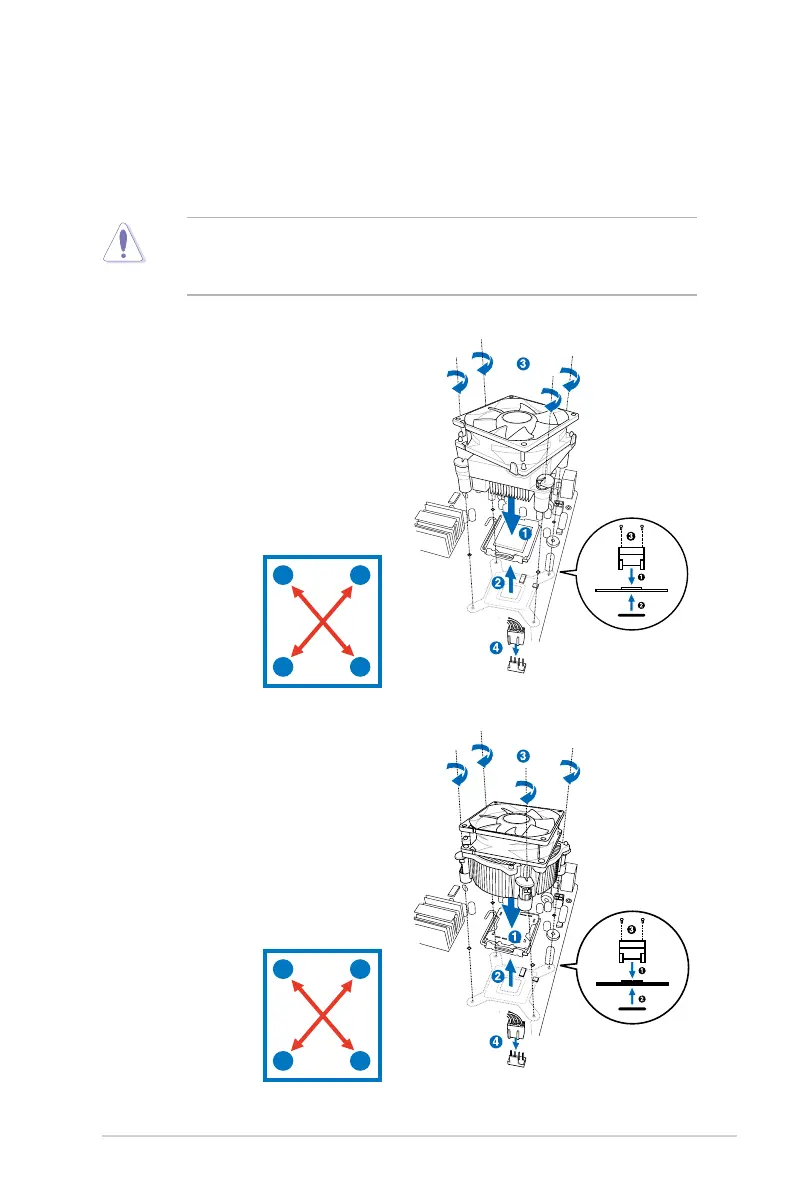

2.3.2 安裝散熱風扇
Intel Pentium D、Core2 Duo、Pentium 4、Celeron D 之 LGA775 處理器需要
搭配安裝經過特殊設計的散熱片與風扇，方能得到最佳的散熱效能，以下提
供安裝方式之參考。
• 安裝前請先確認您的產品內所附的風扇為（1）或（2）款式，再行組裝。
• 當您要裝上處理器專用的散熱器前，請確認風扇散熱片上的金屬銅片或者是
CPU 上面有確實塗上散熱膏。
1. 將散熱器放置在已安裝好的 CPU 上
方，並確認主機板上的四個孔位與
散熱器的四個扣具位置相吻合。
2. 將散熱器上的四個固定扣具，依對
角的二組二組同時向下推，使散熱
器扣合在主機板上。然後將每個扣
具上的旋扭以順時鐘方向旋轉，使
散熱器穩固地固定於主機板上。
A
A
B
B
裝上散熱風扇（1）
1. 將散熱器放置在已安裝好的 C P U
上方，並確認主機板上的四個孔位
與散熱器的四個扣具位置相吻合。
2. 將散熱器上的四個固定扣具，依對
角的二組二組同時向下推，使散熱
器扣合在主機板上。然後將每個扣
具上的旋扭以順時鐘方向旋轉，使
散熱器穩固地固定於主機板上。
A
A
B
B
裝上散熱風扇（2）
