Asus M5000 - 2.6.3 Installing the Optical Drive

2-15
華碩個人電腦使用手冊

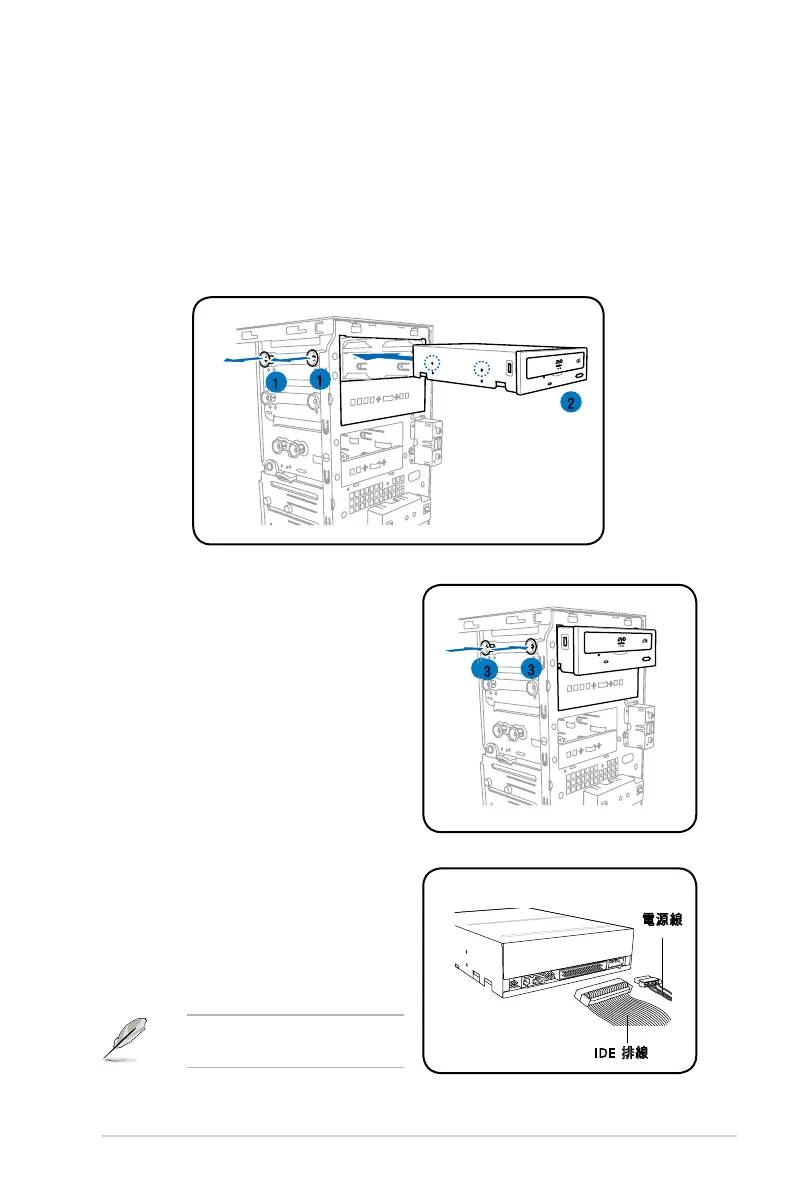

2.6.3 安裝光碟機
將主機直立擺放在桌面上，並移除裝置前方的金屬檔板。接著請參考以下
的說明，來移除及安裝 CD-ROM/CD-RW/DVD-ROM/DVD-RW 光碟機等裝置。
1. 首先，請將側邊的兩個免螺絲拉桿朝外拉開。
2. 將光碟機置入上方的 5.25 吋裝置插槽並推入機殼內，直到光碟機的螺
絲孔與機殼上的螺絲孔對齊。
IDE 排 線
電源線
3
1
2
4. 連接 IDE 排線及電源線。
1
3. 然後推入免螺絲拉桿，將光碟機
完成固定。
3
3
完成安裝/移除後，請將前面板與
側板裝回機殼。
