ASUS P5B-MX/WiFi-AP 1-31
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE-
Kabel.
Wenn ein Gerätejumper auf “Cable-Select” eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
Laufwerksjumper Laufwerks-
Modus
Kabelanschluss
Ein Laufwerk Cable-Select oder Master - Schwarz
Zwei Laufwerke Cable-Select Master Schwarz
Slave Grau
Master Master Schwarz oder grau
Slave Slave
3. IDE-Anschluss (40-1 pol. PRI_IDE)
Die integrierten IDE-Anschlüsse sind für Ultra DMA 100/66/33-Signalkabel.
Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz,
und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des
Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfi gurieren.

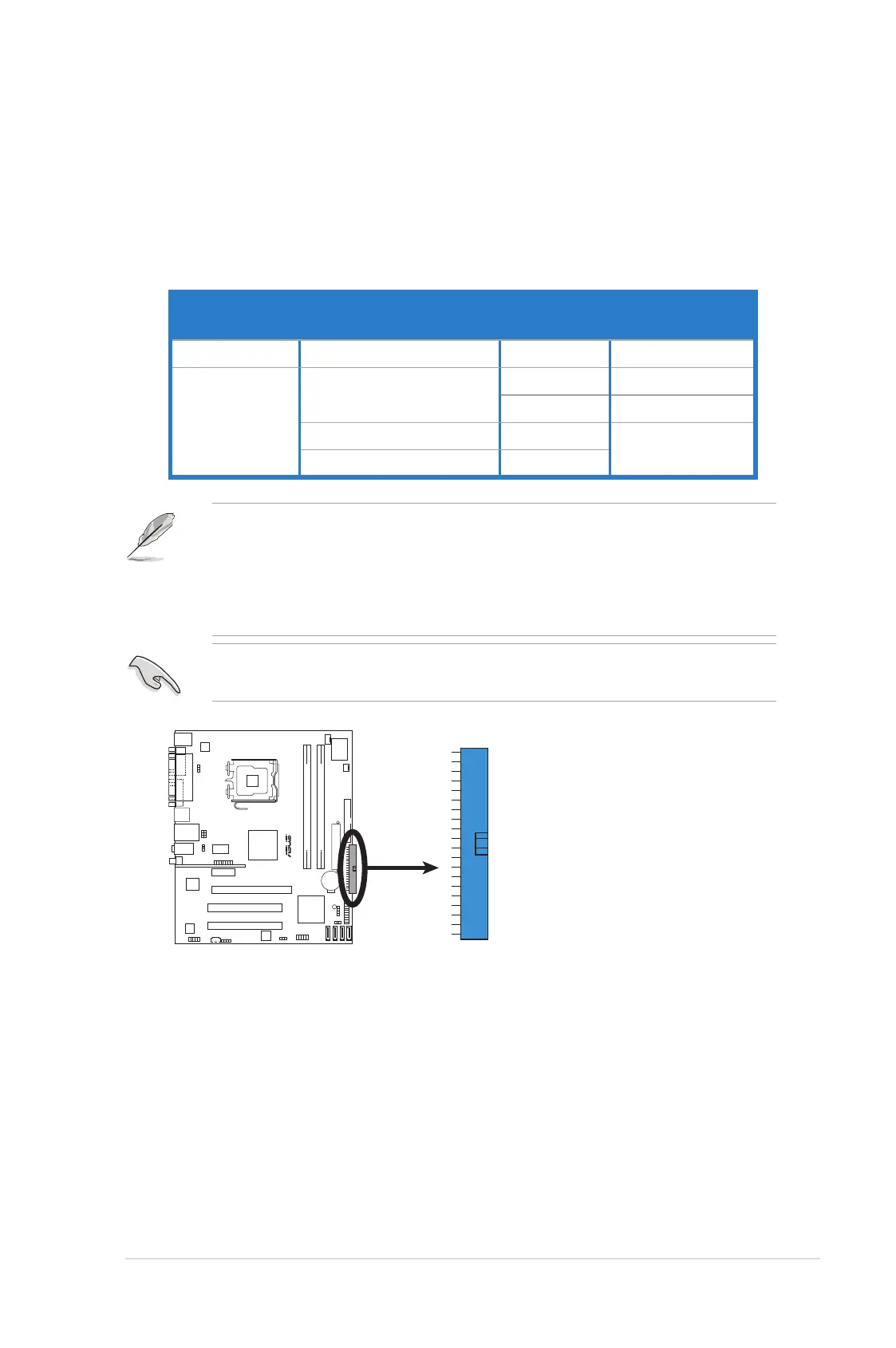

P5B-MX/WiFi-AP
PRI_IDE
R
P5B-MX/WiFi-AP IDE-Anschluss
