ASUS P5B-MX/WiFi-AP 1-35

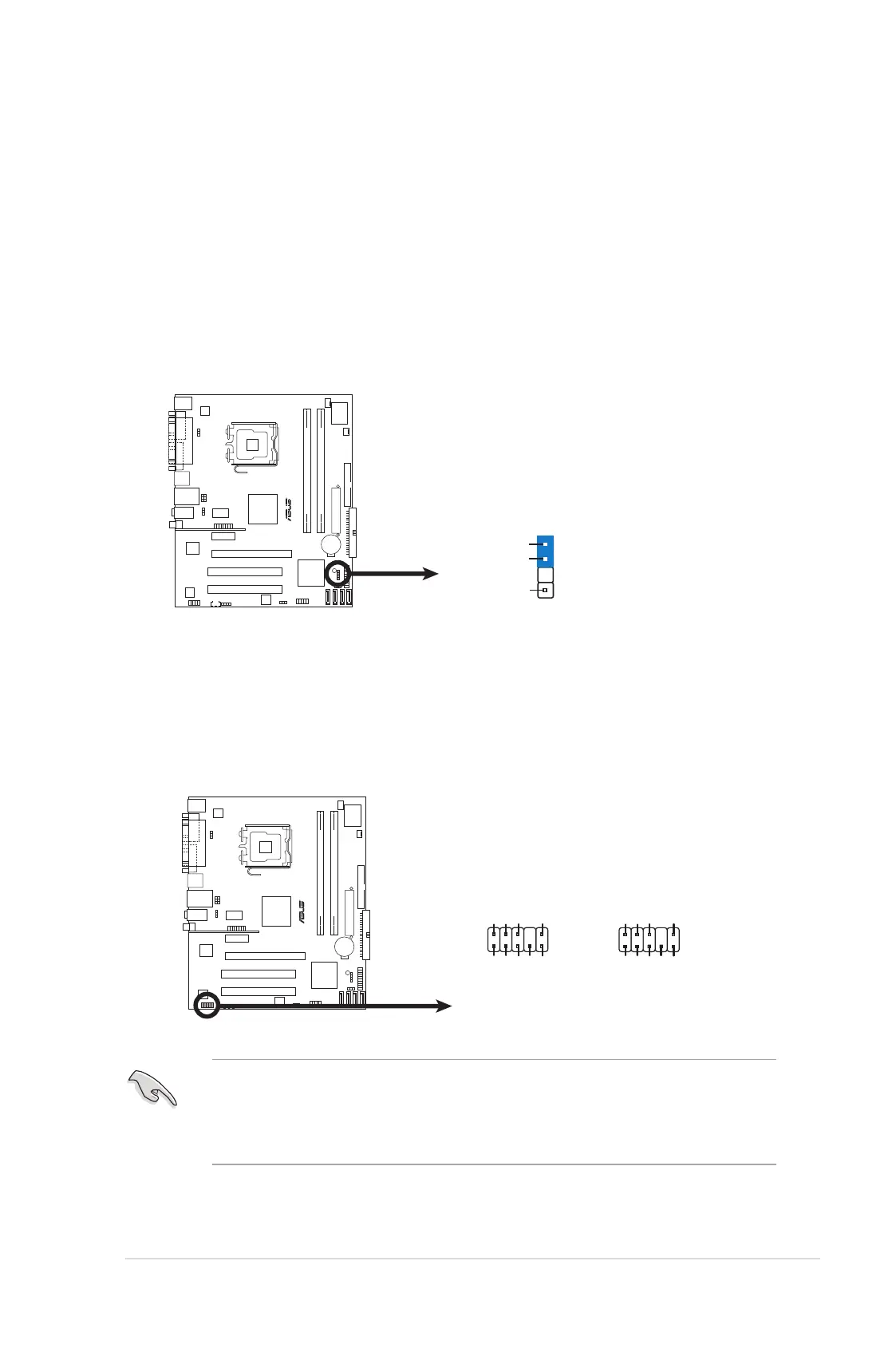

8. Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss ist für einen Einbruchserkennungssensor oder -schalter
vorgesehen. Verbinden Sie ein Ende des Gehäuseeinbruchssensor- oder
-schalterkabels mit diesem Anschluss. Beim Entfernen eines Gehäuseteils
aktiviert sich der Sensor bzw. Schalter und sendet ein Hochpegel-Warnsignal zu
diesem Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert.
Die mit “Gehäusesignal” und “Erde” markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion
zur Gehäuseeinbruchserkennung verwenden möchten.
9. Fronttafel-Audiosockel (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls,
das an der Fronttafel des Computers befestigt wird und entweder HD Audio
oder den herkömmlichen AC ʻ97 Audiostandard unterstützt. Verbinden Sie
das Ende des Fronttafel-Audiokabels mit diesem Anschluss.
• Es wird empfohlen, ein High Defi nition-Fronttafel Audio E/A-Modul mit
diesem Anschluss zu verbinden, um die High Defi nition Audio-Funktionen
dieses Motherboards nutzen zu können.
• Dieser Anschluss ist auf HD Audio voreingestellt.
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP Gehäuseeinbruchsanschluss
CHASSIS
+5VSB_MB
Chassis Signal
GND
(Standard)
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP Front Panel Audio Connector
HP_HD
MIC2_L
HP_R
HP_L
MIC2_JD
Jack_Sense
MIC2_R
PRESENSE# AGND
AAFP
Legacy AC97-konform
e
Poldefinition
NC
MIC2_L
Line out_R
Line out_L
NC
NC
MIC2_R
NC AGND
Azalia-konforme
Poldefinition
P5B-MX/WiFi-AP Fronttafel-Audioanschluss

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
