Asus P5B-MX WIFI-AP Installation Guide

1-36 Kapitel 1: Produkteinführung
• Für ein komplett konfi guriertes System empfehlen wir ein Netzteil, welches
die ATX 12 V-Spezifi kation 2.0 (oder neuere Version) unterstützt und
mindestens eine Leistung von 400 W liefern kann.
• Vergessen Sie nicht, den 4-pol. ATX +12V-Stromstecker anzuschließen.
Andernfalls lässt sich das System nicht starten.
• Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung zu
verwenden, wenn Sie ein System mit mehreren stromverbrauch-intensiven
Geräten einrichten. Wenn nicht genügend Leistung vorhanden ist, kann das
System instabil oder möglicherweise gar nicht erst gestartet werden.
• Das mit den ATX 12 V Spezifi kation 2.0 konforme (400 W) Netzteil wurde
geprüft, um den Motherboard-Stromanforderungen zu genügen:

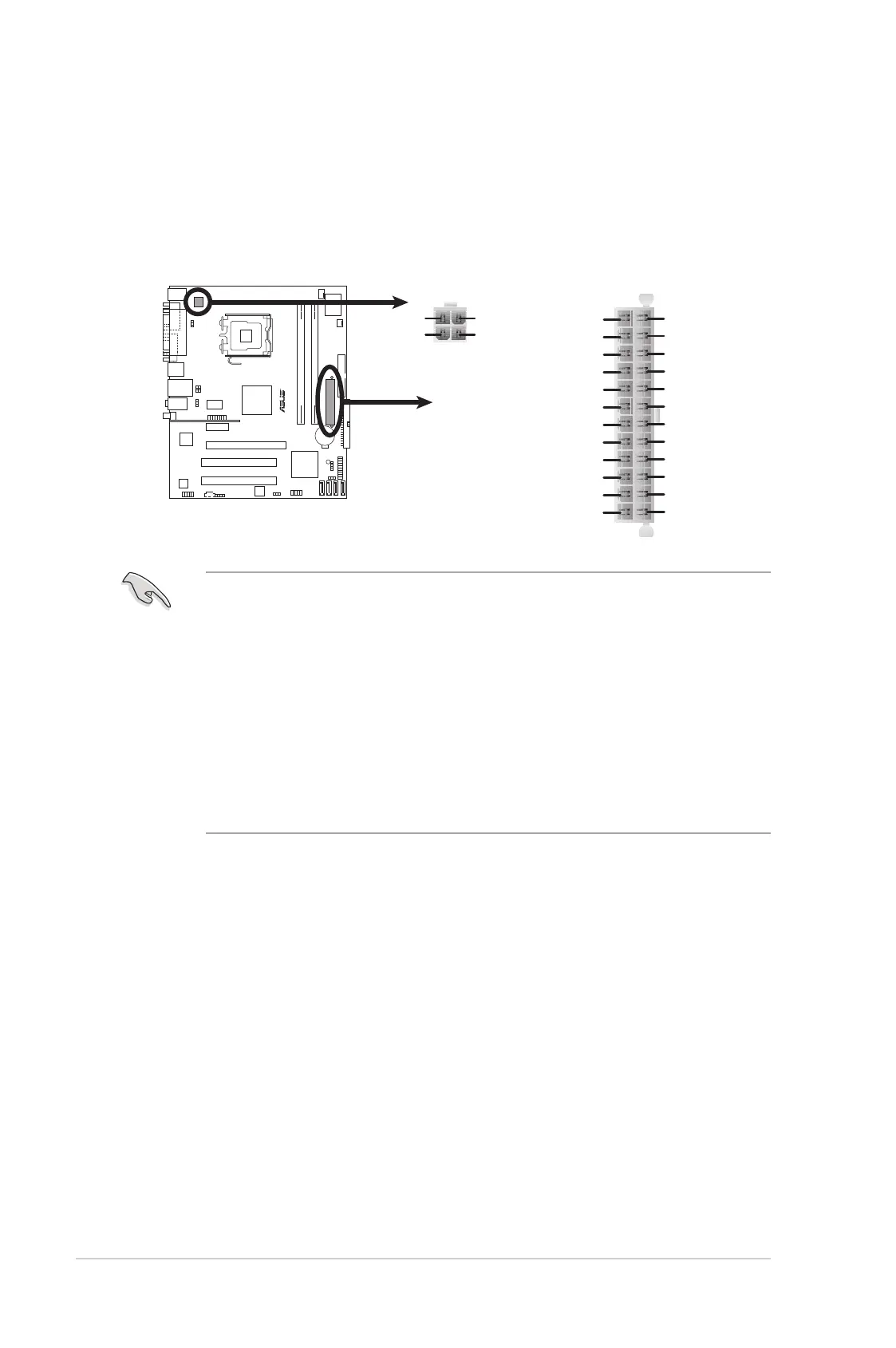

10. ATX-Stromanschlüsse (24-pol. EATXPWR, 4-pol.ATX12V)
Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen.
Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung
zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung
fest auf den Anschluss, bis er komplett eingerastet ist.
P5B-MX/WiFi-AP
R
P5B-MX/WiFi-AP ATX-Stromanschluss
EATXPWR
+3 Volt
+3 Volt
Erde
+5 Volt
+5 Volt
Erde
Erde
Power OK
+5V Standby
+12 Volt
-5 Volt
+5 Volt
+3 Volt
-12 Volt
Erde
Erde
Erde
PSON#
Erde
+5 Volt
+12 Volt
+3 Volt
+5 Volt
Erde
ATX12V
GND
+12V DC
GND
+12V DC

Asus P5B-MX WIFI-AP Specifications

General

ECC	No
Non-ECC	Yes
Number of memory slots	2
Maximum internal memory	4 GB
Processor socket	LGA 775 (Socket T)
Processor manufacturer	Intel
Maximum number of SMP processors	1
Number of SATA connectors	4
Special features	ASUS WiFi-AP Solo ASUS CrashFree BIOS 2 ASUS EZ Flash ASUS Q-fan ASUS MyLogo 2
Manageability features	WfM 2.0, DMI, WOL by PME, WOR by PME, PXE
Controller interface type	Serial ATA I/II
Controller 2nd interface type	UltraDMA 100/66/33
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC883
Power source type	ATX
Audio output channels	5.1 channels
Motherboard form factor	micro ATX
Bundled software	Drivers ASUS PC Probe II ASUS Update Anti Virus (OEM)
Graphics card	GMA 3000
Maximum graphics card memory	256 MB
Networking features	Gigabit Ethernet, WLAN
BIOS memory size	32 Mbit

Weight and Dimensions

Depth	203 mm
Width	245 mm
