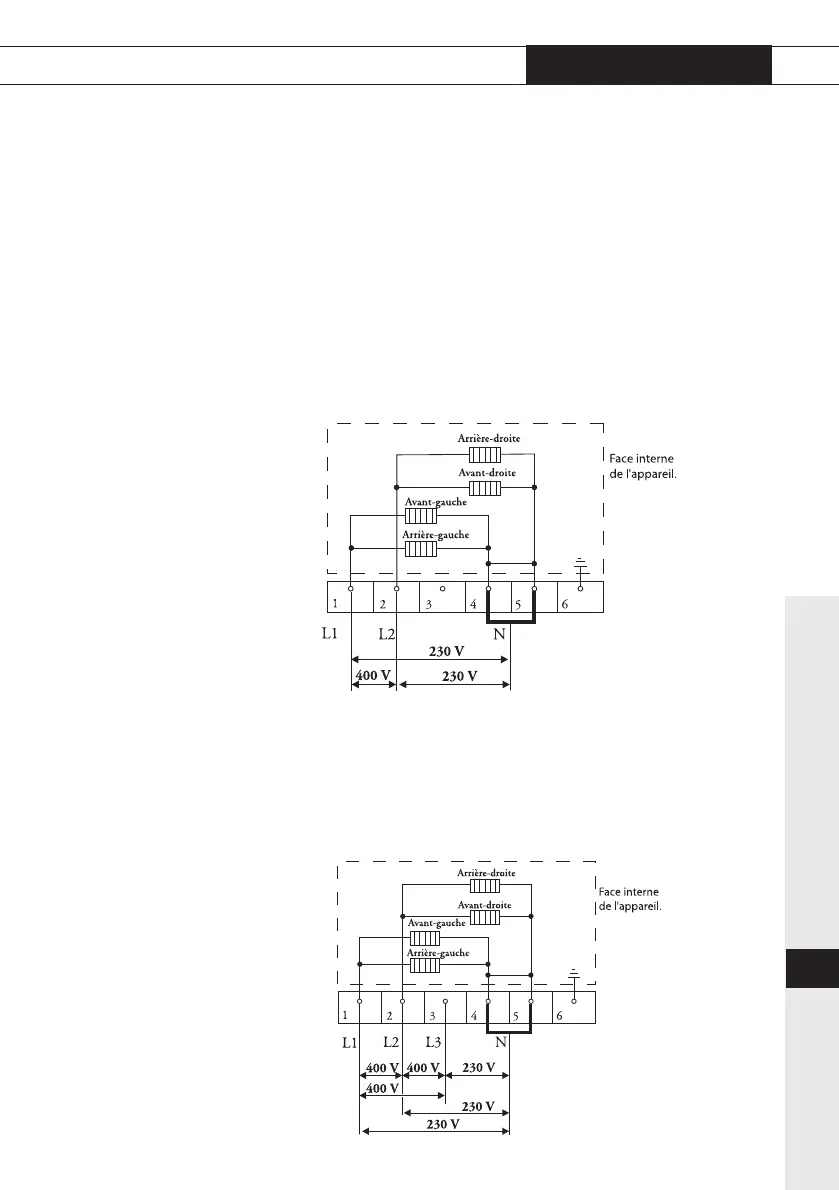

Connexion 2 phases avec 1 neutre (2 1N ca 400 V / 50 Hz) :
La tension entre les phases et le neutre est de 230 V ca. Entre les phases,
une tension de 400 V est présente. Lorsque la tension de 400 V n’est
pas présente entre les phases, c’est que dans l’armoire électrique
deux fils ont été dérivés de la même phase, la plaque de cuisson
doit être connectée à 2 fils neutres. Voir plus haut : 2 phases avec
2 neutres. Placez un pont de liaison entre les points de connexion 4-5.
Vos groupes doivent avoir au minimum des fusibles de 16 A (2x). Le
câble de connexion doit avoir une section du conducteur de 2,5 mm
2
au
minimum.
Connexion 3 phases avec 1 neutre (3 1N ca 400 V / 50 Hz) :
La tension entre les phases et le neutre est de 230 V ca. Entre les phases,
il y a une tension de 400 V. Placez un pont de liaison entre les points de
connexion 4-5. Phase 3 ne sera pas chargée. Vos groupes doivent avoir au
minimum des fusibles de 16 A (3x). Le câble de connexion doit avoir une
section du conducteur de 2,5 mm
2
au minimum.
encastrement HL62..EINSTRUCTIONS D’INSTALLATION
