INSTALLATIONSANWEISUNG
Ausschnitt in die Arbeitsplatte sägen
Sägen Sie den Ausschnitt in die Arbeitsplatte. Verfahren Sie dabei
sorgfältig (siehe Tabelle). Sägen Sie eventuell vorhandene Trennwände
auch aus.

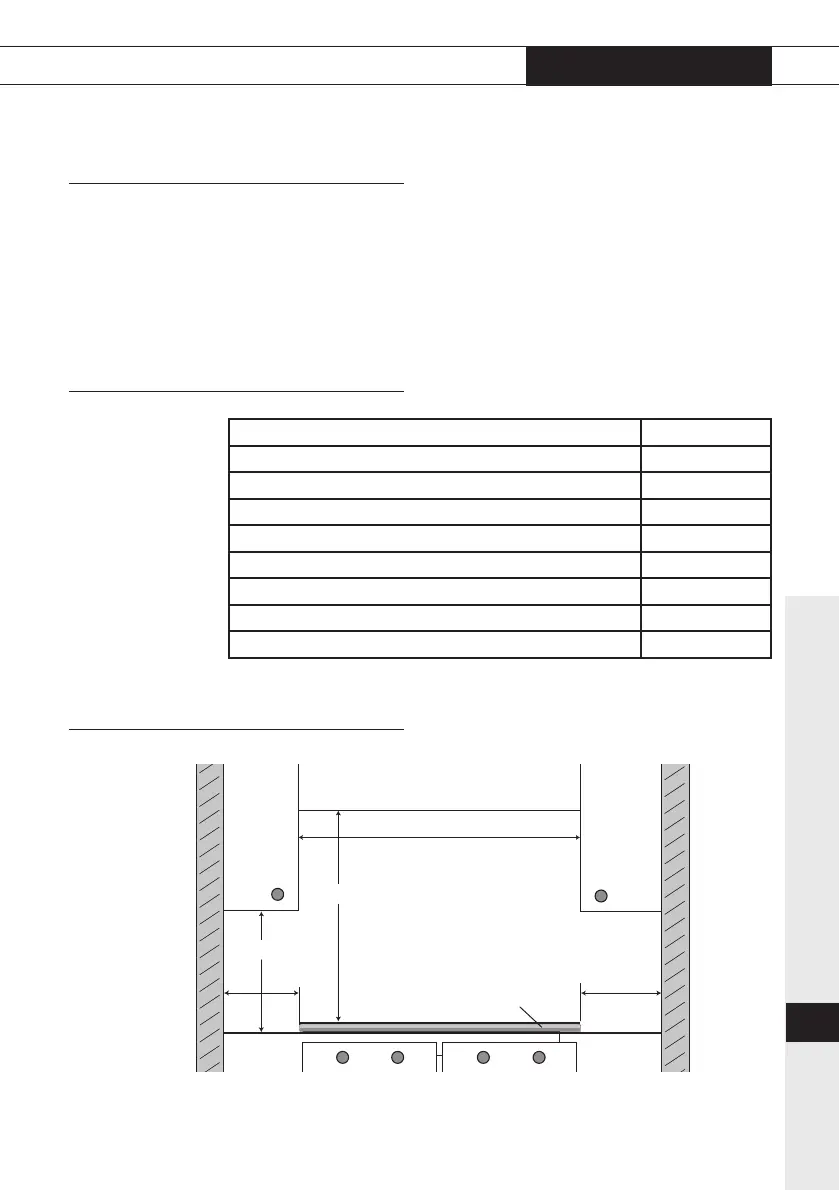

Der Abstand vom Ausschnittmaß bis zur Rückwand und / oder
Seitenwand ist aus der Tabelle ersichtlich.
Tabelle
Benötigter Freiraum
Einbau HL62..E
Kochplattentyp HL62..E
Gerät Breite x Tiefe
595 x 510 mm x
Einbauhöhe ab Oberseite Arbeitsplatte
56 x
Ausschnittmaß Breite x Tiefe
560 x 490 mm x
Abstand Ausschnittmaß bis Rückwand 50 mm
Abstand Ausschnittmaß bis Seitenwand 50 mm
min. 600 mm
min. 650 mm
min. 450 mm
min. 40 mm
Dunstabzugshaube
Küchen-
schrank
Seitenwand
Kochfeld
min. 40 mm
59
