4

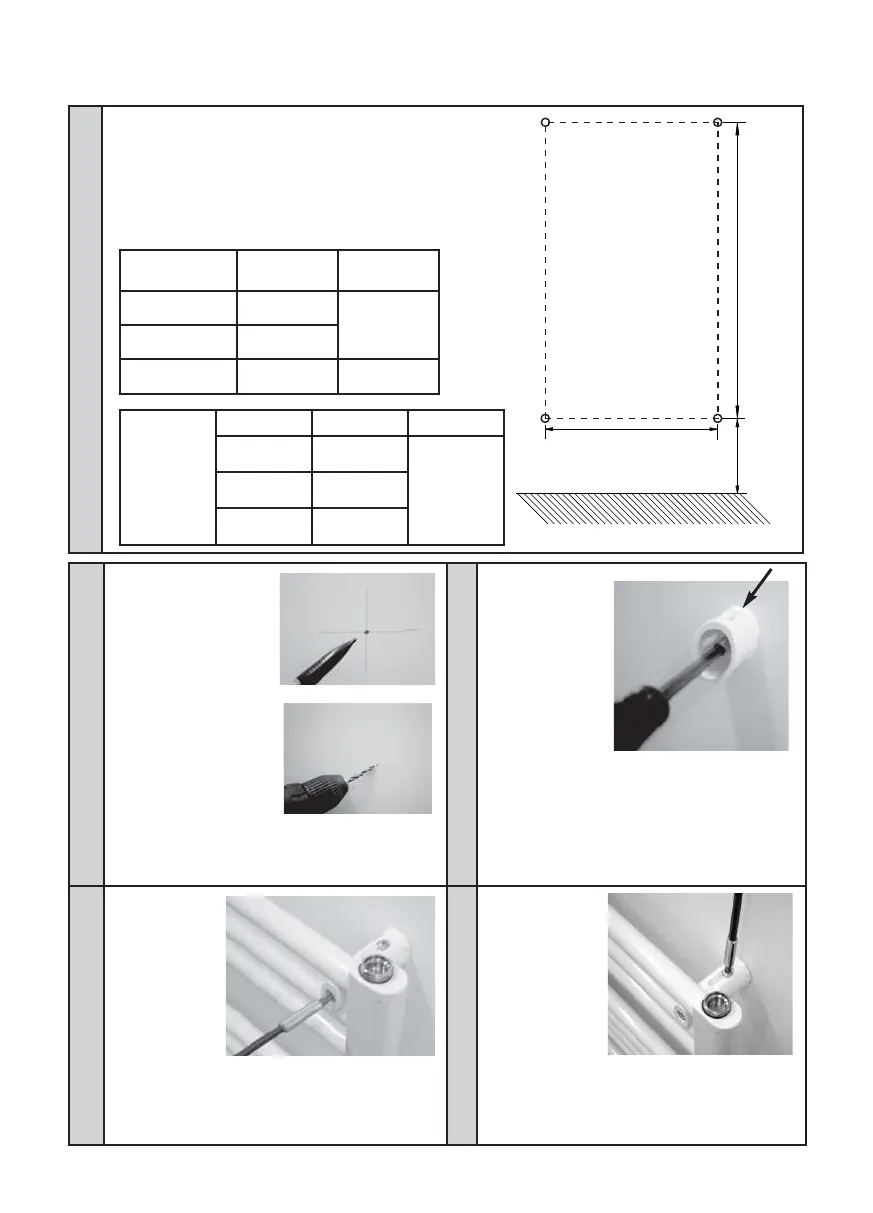

2) Comment installer le radiateur sèche-serviettes ?
1
Dégrafez les rabats du couvercle et positionnez-le
contre le mur, rabat inférieur déplié posé sur le sol ou
à la hauteur d’installation désirée. Pointez à travers
l’emballage les 4 trous de perçage (sans percer), puis
retirez l’emballage.
B
361 mm
A
SOL
Puissance Cote (A) Cote (B)
500 W 779
350
750 W 1230
1000 W 1599 400
2
Repérez soigneuse-
ment les 4 points de
perçage avec un
crayon (dessinez une
croix de 2 cm de large
maximum) afin de les
visualiser lorsque vous
aurez installé les four-
reaux à l’étape 3.
Percez les 4 trous et
mettez des chevilles.
En cas de support
particulier, utilisez des chevilles adaptées
(ex : plaque de plâtre).
3
Vissez les four-
reaux (utilisez
les rondelles
sous chaque
vis). Gardez
accessibles les
vis de blocage
vers le haut.
4
Vissez les
plots sur les
tubes sans les
bloquer.
Vérifiez leur
positionne-
ment en les
mettant avec
le radiateur sèche-serviettes dans les fourreaux.
Une fois la position trouvée, bloquez les vis de
chaque plot.
5
Mettez le
radiateur
sèche-ser-
viettes au mur
dans les four-
reaux. Vissez
chacune des
vis de blocage.
Mettez les capuchons au bout des plots.
Modèle
Largeur
400 mm
Puissance Cote (A) Cote (B)
300 W 574
270500 W 1025
750 W 1476
