Le marteau-perforateur tourne légèrement à chaque
coup engendré par la rotation de l'arbre hélicoïdal.
La rotation se fait dans le sens inverse des aiguilles
d'une montre et s'effectue lors de la course de retour
du piston.
Rinçage
Le soufflage est assuré via deux tubes concentriques
: l'extérieur fournissant l'air et l'intérieur l'eau. Cela
signifie que l'air de soufflage est fourni dès que l'air
comprimé arrive. Le but étant d'éviter que l'eau
n'entre dans le mécanisme de percussion du marteau
perforateur.

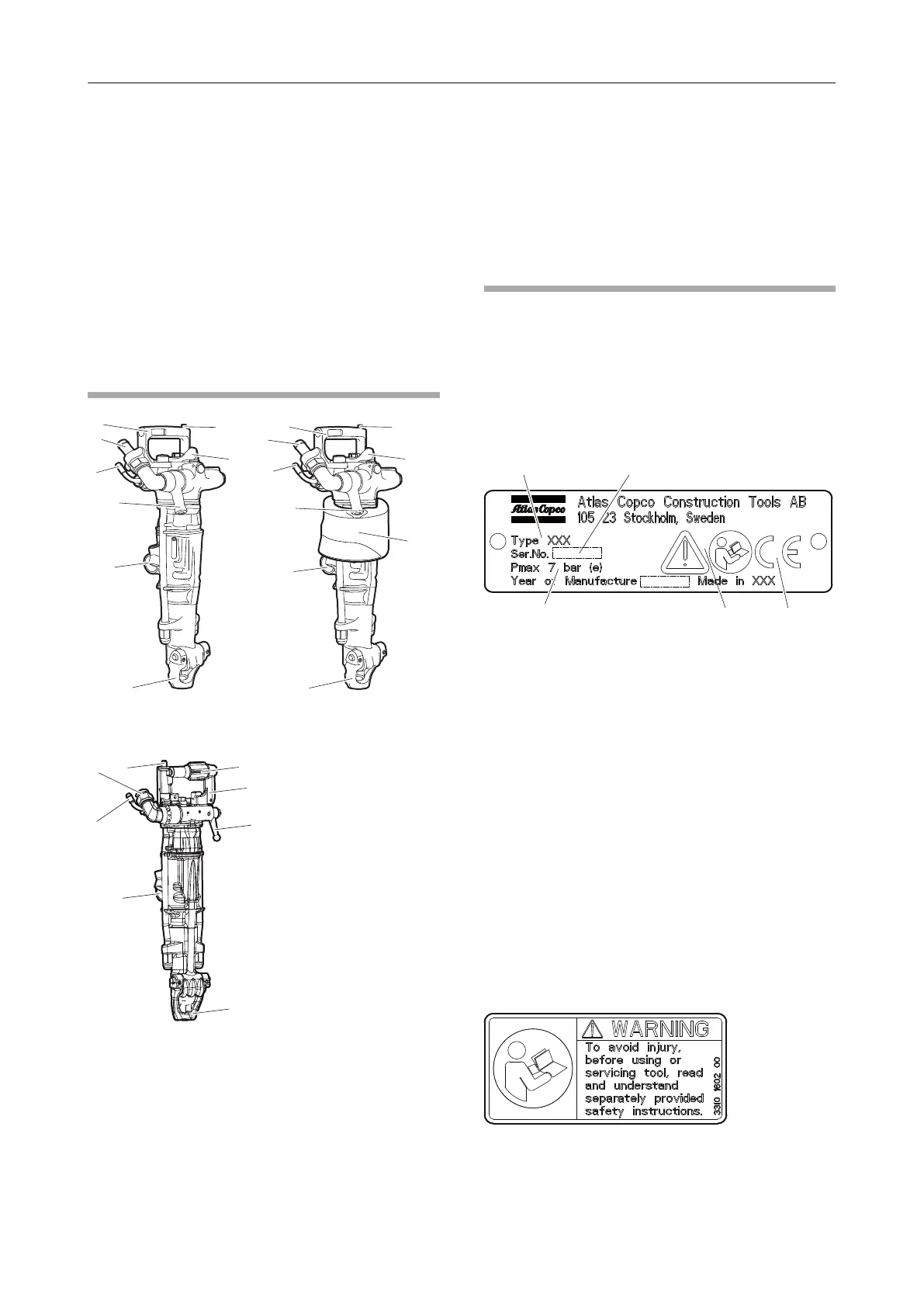

Principales pièces
BBC 16WS/34WSBBC 16W/34W
BBC 34WTH
A. Poignée
B. Levier de commande
C. Décaleur du fleuret
D. Embout de prise d'air
E. Embout de prise d'eau
F. Équipement de machine
G. Silencieux
H. Pasador de válvula
I. Palanca de control de avance
Étiquettes
La machine comporte des étiquettes contenant des
informations importantes pour la sécurité des
personnes et l'entretien de la machine. Les étiquettes
doivent être faciles à lire. De nouvelles étiquettes
peuvent être commandées en utilisant la liste des
pièces détachées.
Plaque signalétique
A. Type de machine
B. Pression d'air comprimé maximale autorisée
C. Numéro de série
D. Le symbole « Attention » accompagné du
symbole du livre signifie que l'utilisateur doit
lire les « Prescriptions de sécurité et
instructions pour l'opérateur » avant la
première utilisation de la machine.
E. Le symbole CE indique la conformité de la
machine avec les directives applicables. Pour
plus d'informations, consultez la déclaration
CE de conformité fournie avec la machine.
L'absence du symbole CE indique que la
machine n'est pas conforme aux directives
applicables.
Étiquette de sécurité
Lire et comprendre les consignes de sécurité fournies
séparément avant d’utiliser l’outil ou d’effectuer son
entretien, afin d'éviter tout risque de blessures.
