Übersicht
Lesen Sie bitte vor dem Betrieb der Maschine die
Sicherheitshinweise auf den vorangegangenen
Seiten dieses Handbuchs, um Unfallrisiken, die
mit ernsthaften Verletzungen oder Lebensgefahr
verbunden sein können, zu vermeiden.
Konstruktion und Funktion
Die Stützenbohrhämmer Atlas Copco BBC 16W/WS,
BBC 34W/WS und BBC 34WTH verfügen über
Wasserspülung und sind für einen Luftdruck von 4
bis 6 bar ausgelegt. Der BBC 16W/WS, BBC
34W/WS und BBC 34WTH sind für viele Bau- und
Bergbauanwendungen geeignet. Diese vielseitigen
Stützenbohrhämmer eignen sich für mittlere und
harte Gesteinsformationen. Andere Einsatzgebiete
sind nicht zulässig.
Die Vorschubstütze des Bohrhammers erleichtert
dem Bediener das Anheben und den Vorschub beim
Bohren. Die Steuerung der Vorschubstütze befindet
sich an der Kopfrückseite des Bohrhammers.
Die Maschinen sind für den Einsatz mit den
Vorschubstützen BMT 51, ALF 71, ALF 71-1 oder
ALF 67/80 vorgesehen.
Die Stützenbohrhämmer verfügen über
Wasserspülung und einen robusten
Sperrachsen-Drehmechanismus. Die
Stützenbohrhämmer haben ein Spannfutter für einen
Sechskantschaft mit 22 mm x 108 mm. Die
Bohrhämmer besitzen einen
25-mm-Druckluftanschluss (1 in.) und einen
12,5-mm-Wasseranschluss (
1
⁄ 2 in.).
Kontaktieren Sie hinsichtlich der Wahl des richtigen
Einsteckwerkzeugs Ihren örtlichen Atlas
Copco-Händler.

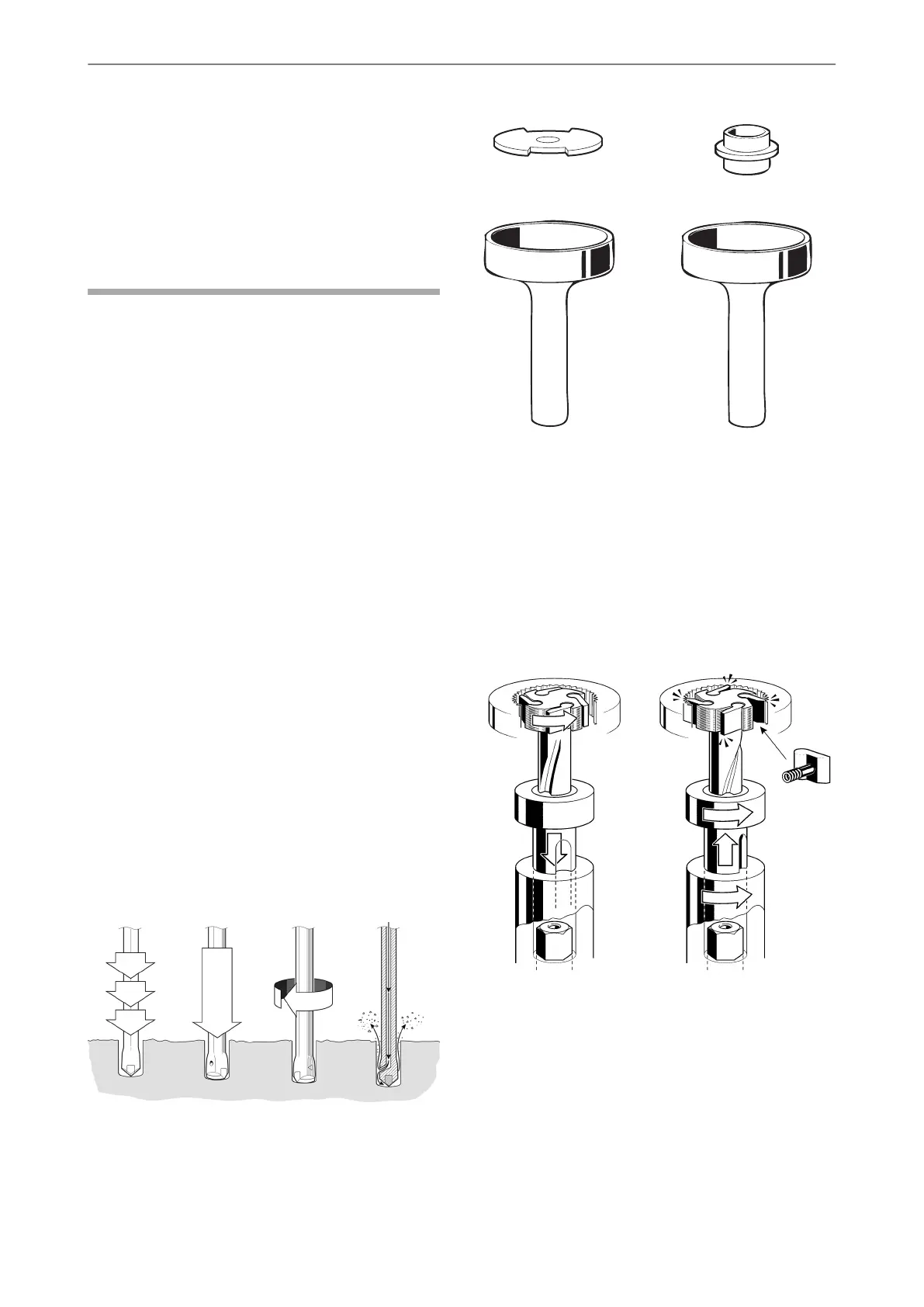

Arbeitsprinzip eines Bohrhammers
SpülungRotationVorschubkraftSchlag
Kontrollventilmechanismus
BBC 34W/WS, BBC 34WTHBBC 16W/WS
Das Ventil leitet den Luftstrom abwechselnd zur
Ober- oder Unterseite des Kolbens, so dass dieser
sich auf und ab bewegt. Der Kolben überträgt die
Energie über den Bohrstahl auf den Grund des
Bohrlochs.
Rotationsmechanismus
RückwärtshubSchlaghub
Der Bohrstahl wird bei jedem Schlag der
Sperrachsen-Rotation etwas gedreht. Die Rotation
läuft gegen den Uhrzeigersinn und wird durch den
Rückschlag des Kolbens angetrieben.
Spülung
Die Spülung wird durch zwei konzentrische Röhren
geleitet, die äußere für Luft und die innere für
Wasser. Damit steht Spülluft zur Verfügung, sobald
die Druckluft eingeschaltet wird. Damit soll verhindert
69© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Originalbetriebsanleitung
Sicherheits- und BetriebsanleitungBBC 16W, 16WS, 34W, 34WS, 34WTH
