BBC 34WTH

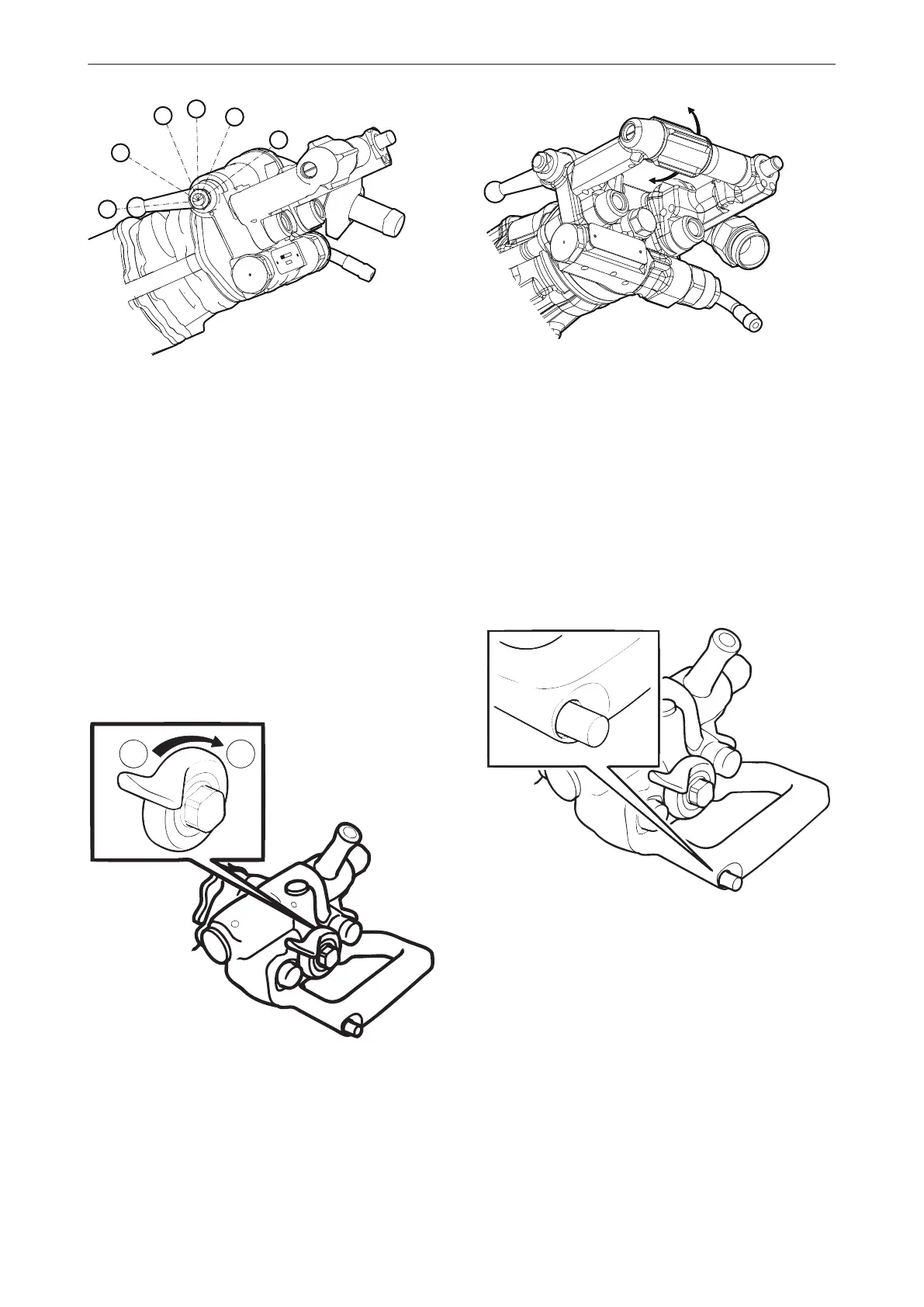

Der Bohrhammer ist zur Regulierung der Druckluft
für den Schlagmechanismus und des Spülwassers
mit einem Drosselhebel ausgerüstet.
A. Drosselventil geschlossen (Stopp-Position).
Nur zum Ausblasen.
B. Luft für Vorschubstütze.
C. Spülwasser
D. Luft für Schlagmechanismus.
E. Drosselhebel vollständig geöffnet
(Maximalstellung).
F. Extraspülung
Vorschubhebel
BBC 16W/WS, BBC 34W/WS
BBC 34WTH
Stellen Sie die Vorschubkraft mithilfe des
Vorschubhebels wie folgt ein:
♦
Drehen Sie den Hebel im Uhrzeigersinn (B) um
den Vorschub zu erhöhen.
♦
Drehen Sie den Hebel gegen den Uhrzeigersinn
(A) um den Vorschub zu verringern.
♦
In der geschlossenen Stellung (A) ist die
Vorschubstütze entlüftet.
Ventilstift
Durch Drücken des Ventilstifts stoppt der Vorschub
sofort, unabhängig von der Einstellung am
Vorschubhebel. Die Kolbenstange in der
Vorschubstütze wird automatisch zurückgezogen.
Diese Funktion dient z. B. dazu, die Lage des
Bohrhammers beim Ansetzen oder bei
Klemmneigung zu korrigieren. Wird der Ventilstift
losgelassen, ist der Vorschubhebel wieder aktiviert.
75© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Originalbetriebsanleitung
Sicherheits- und BetriebsanleitungBBC 16W, 16WS, 34W, 34WS, 34WTH
