7
5.Guide d'installationa

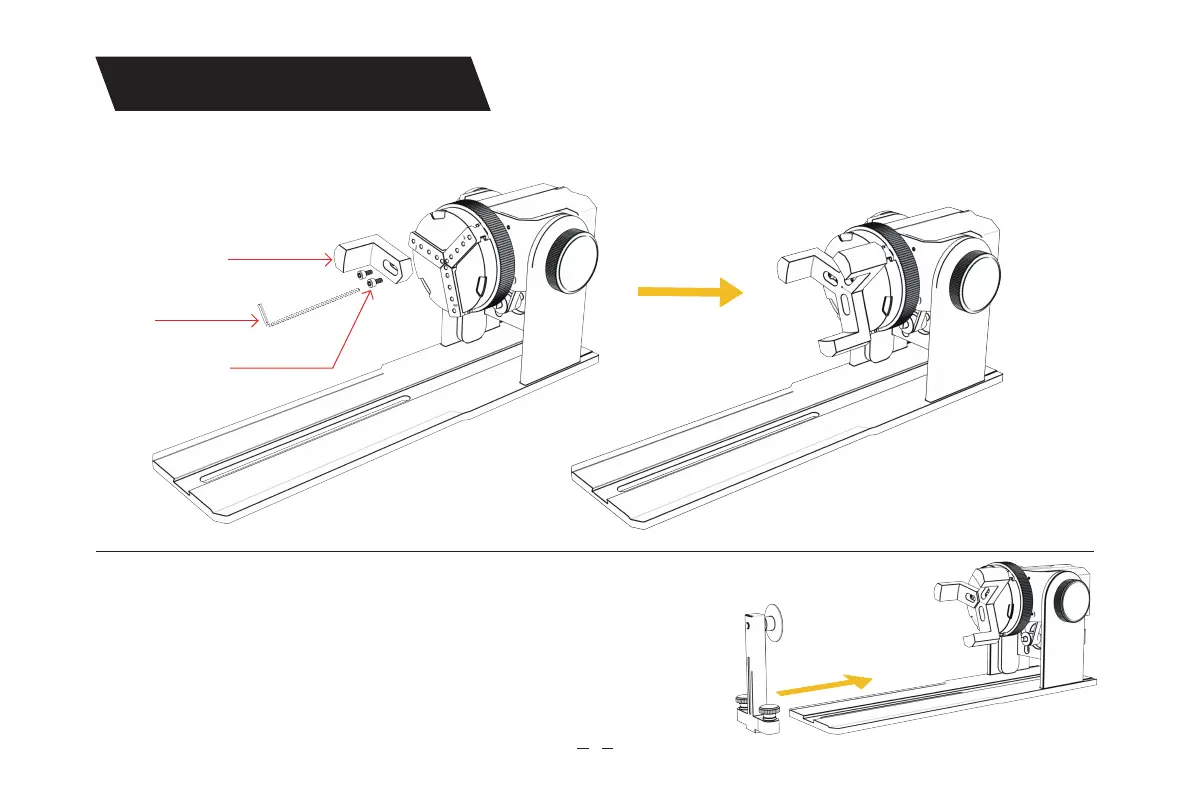

Étape 2 (A1) : Installation des mâchoires en L (méthode 1)
Vis 3*6mm
Mâchoires en L
H2.5 hexagonale
assiette main
Assemblage de la colonne
de suppo
Points clés de fonctionnement: la sphère doit coller le plus possible aux trois mâchoires, puis la
ventouse de la colonne de suppo arrière est xée à la sphère, puis vissée. Lors du démontage de la
balle, vous pouvez mettre le mandrin Desserrez, puis déplacez la colonne de suppo vers l'arrière.
Note:
1. Lors de la gravure d'une suace incuée, prenez la valeur moyenne du diamètre/circonférence
de la plage de gravure réelle de l'objet mesuré (la valeur moyenne de la gauche, du milieu et de la
droite de la position de la plage de gravure)
2. Lors de l'inclinaison et de la gravure, ajustez la position appropriée de la gravure en tournant le
bouton
3. Gravure d'objet à fond rond
