ATOMSTACK R5 - Page 24

1
2

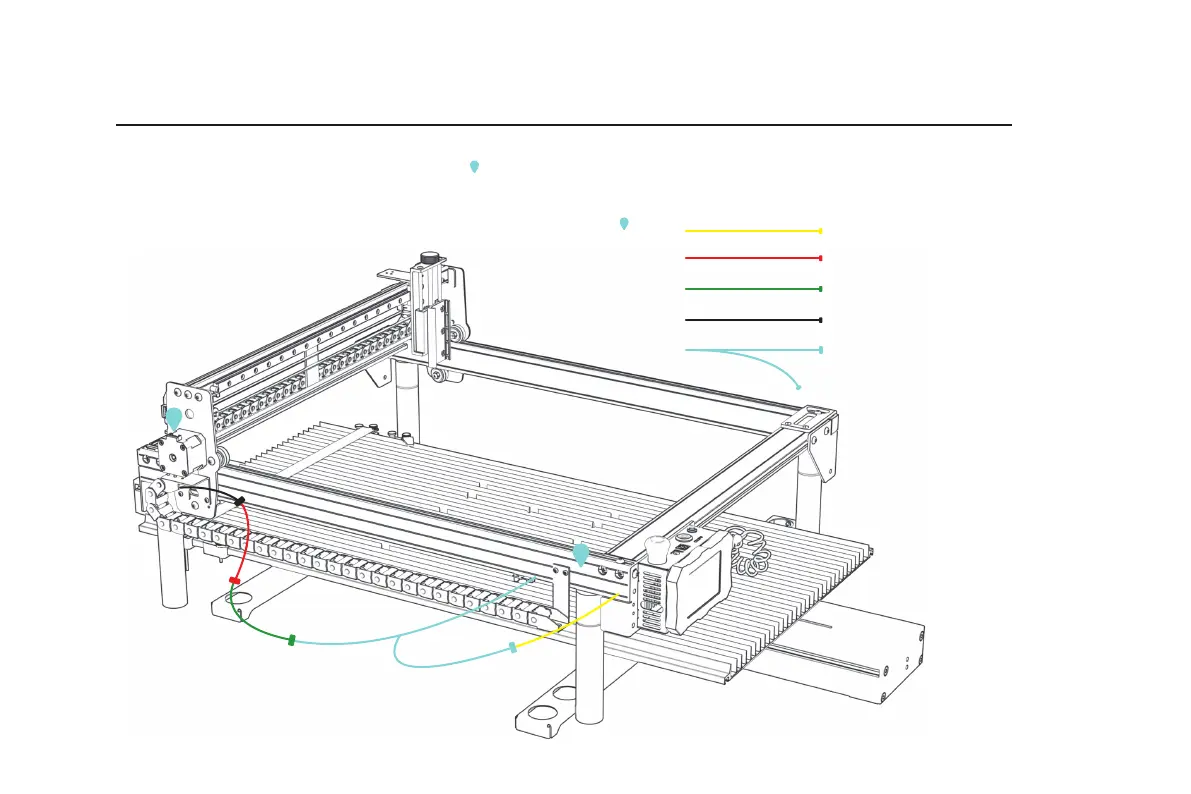

Verdrahtungsmethode 2 ：
23
（Wenn Ihre Graviermaschine nicht über einen Y-Achsen-Schaltanschluss veügt）
Steckverbinder für Maschinenleitungen
Motorlinie mit umgekeher Sequenz
Motor-Anschlusskabel
Endschalter-Draht
Förderstrecke
1
2
1.Ziehen Sie den Förderkabelbaum heraus.
2.Ziehen Sie den Stecker der Verkabelung vor O ,Verwenden Sie ein Adapterkabel, um bestimmte Modelle anzuschließen
(Die Graviermaschine bewirkt, dass das Förderband rückwäs fäh. Es ist notwendig, eine weitere Sequenzumwandlungsleitung
an die Motorleitung anzuschließen).
3.Ziehen Sie das Kabel am Endschalter heraus und schließen Sie es an
