TH146-N-2H1C 1/8
TH146-N-2H1C
Guide de l’installateur
Contrôleur non programmable — chauffage/climatisation
Le contrôleur électronique TH146-N-2H1C peut être utilisé avec
n'importe lequel des systèmes de chauffage et climatisation
suivants :
• Thermopompe - 1H1C, 2H1C
• CVAC - 1H, 1C, 1H1C
Les appareils suivants peuvent aussi être reliés au contrôleur :
• ventilateur à circulation d’air
• humidificateur
• compteur à double registre (bi-énergie)
• dispositif de télécommande (pour mode Inoccupé)
• Module de contrôle CT280-2H1C
• Console TH146 avec deux chevilles et deux vis de montage
• Sonde de température extérieure AC144-03 de 3 m (10
pieds) avec un support de montage (voir section 2.6)
• Relais de chauffage RC845 (voir section 2.4)
• Sonde de plénum AC146-410 (voir section 2.7)
• Télécommande téléphonique CT241 (voir section 2.9)
Configurer le module de contrôle selon votre type de système de
chauffage et climatisation au moyen des sélecteurs à l’arrière du
module.
Installer le module de contrôle près du système de chauffage et
climatisation, loin des sources de chaleur.
Installer la console à un endroit central. Éviter les endroits où il y a
des courants d’air (ex. : le haut d’un escalier ou une sortie d’air) ou
des points d’air stagnant (ex. : derrière une porte). Éviter aussi
d’installer le thermostat sur un mur qui dissimule des conduits d’air
ou de l’exposer aux rayons du soleil.
NOTA : Si le contrôleur remplace un ancien thermostat, les fils qui
raccordaient le thermostat peuvent être utilisés pour brancher la
console au module de contrôle. La longueur maximale permise du
fil est 30 m (100 pieds).

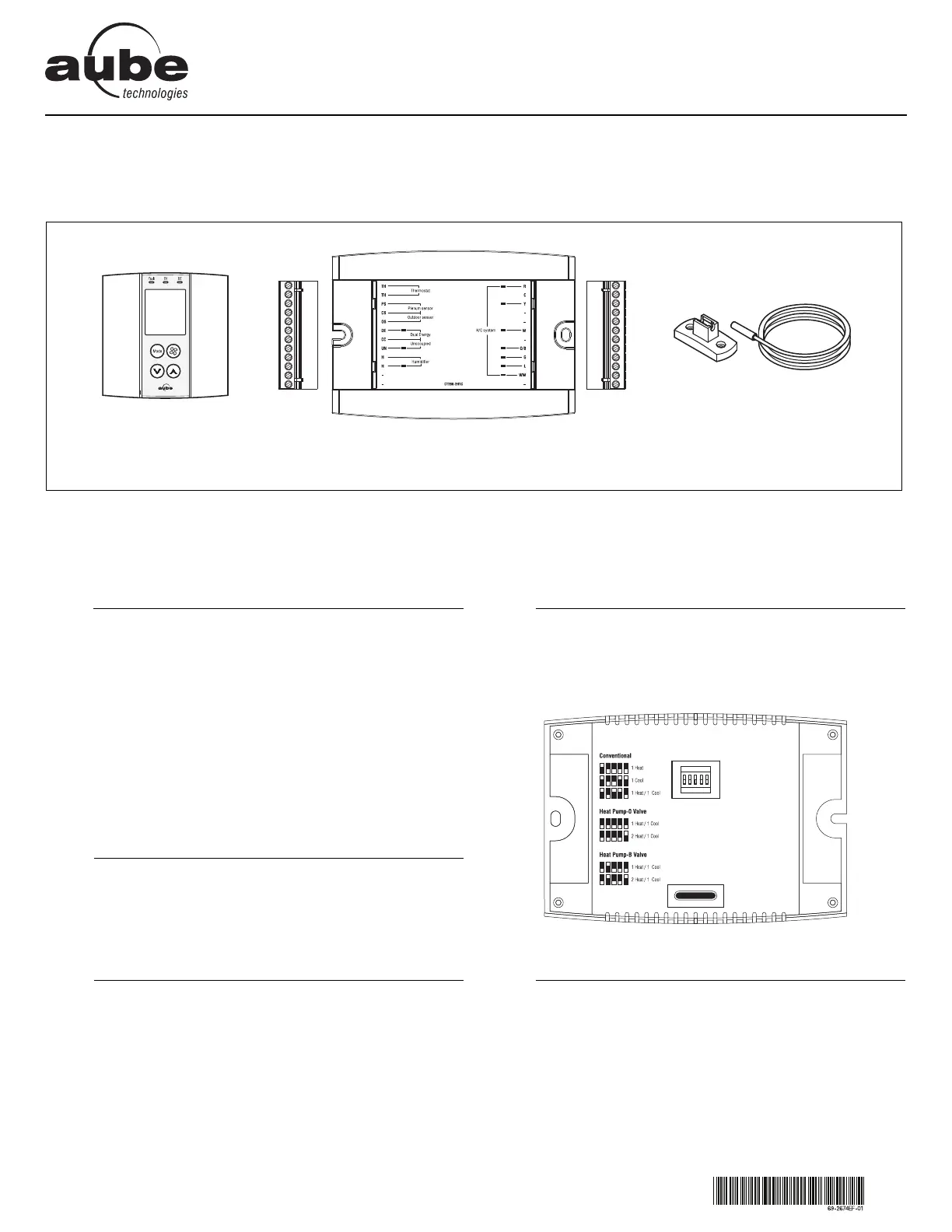

Module de contrôle CT280-2H1C
Console TH146
Sonde de température
extérieure AC144-03
Connecteur
amovible *
Connecteur
amovible *
* Pour séparer un connecteur du module de contrôle, l’écarter du module avec un tournevis.
1. Introduction
1.1
Applications
1.2
Pièces fournies
1.3
Accessoires
2. Installation
2.1
Module de contrôle (CT280-2H1C)
2.2
Console (TH146)
