Signalisations Alarmes
En cas de défaut de fonctionnement, le contrôle de l’appareil doit veiller à ce que les baffles
soient déconnectés et que l’alimentation en phases de puissance s’éteigne.
Pour la signalisation des alarmes l’ABsolute utilise les LEDs du volume qui seront allumées dans
des configurations particulières.
Il est recommandé d’éteindre immédiatement l’appareil s’il entre en protection.
Lorsque l’appareil est protégé, aucune opération n’est possible.
Les signaux d’alarme prévus dans l’ABsolute concernent :
4. TENSION CONTINUE sur les baffles.
5. TENSION POSITIVE ou NÉGATIVE des stades de puissance trop basse ou absente.
6. Surtempérature des amplificateurs finaux
Ces conditions sont indiquées pour le canal droit et le canal gauche.

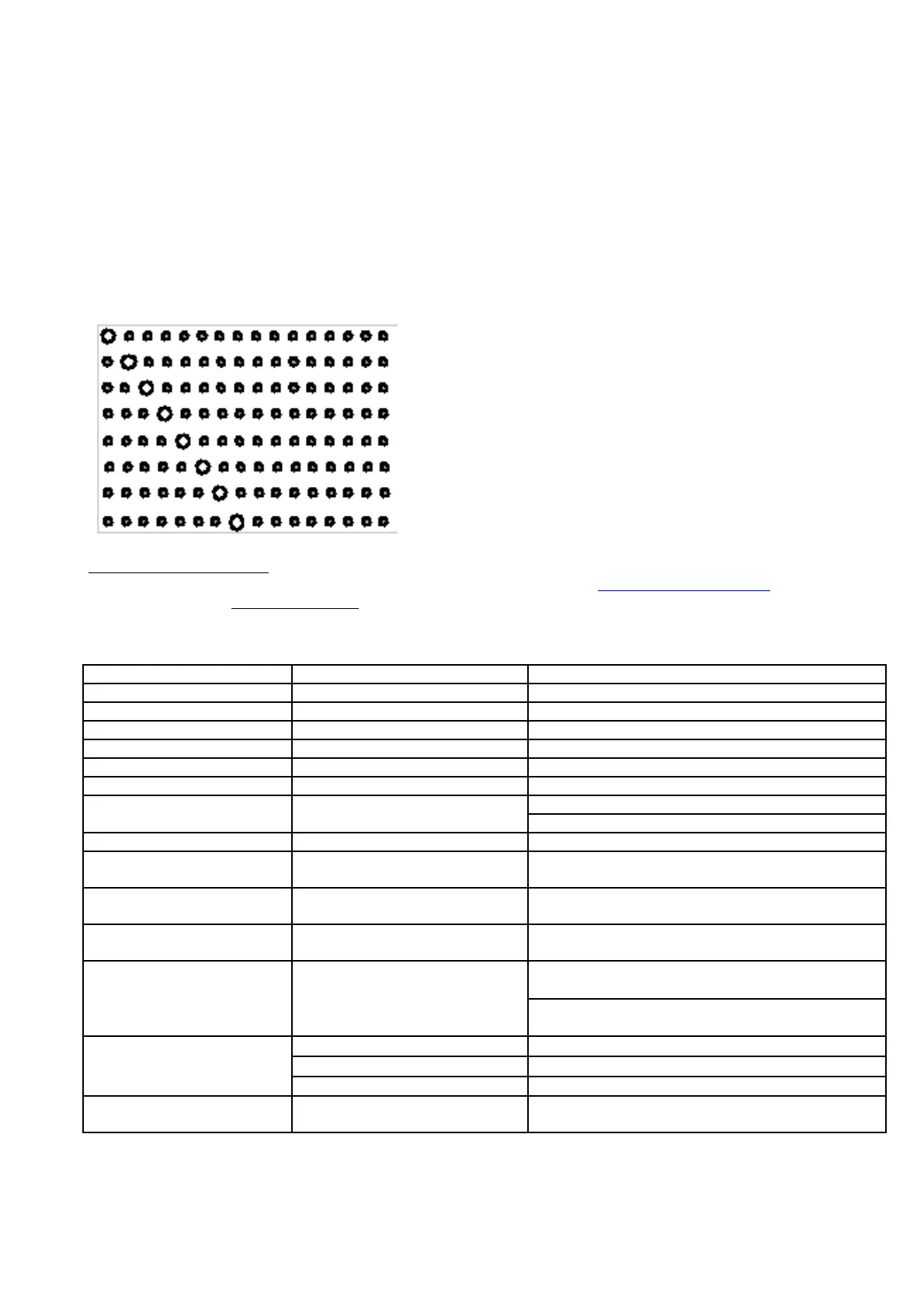

Voici les combinaisons de diodes pour indiquer le type d’alarme :
- Surtempérature canal gauche
- Surtempérature canal droit
- Tension continue à la sortie baffles gauche
- Tension continue à la sortie baffles droite
- Pas d’alimentation positive du canal droit
- Pas d’alimentation négative du canal droit
- Pas d’alimentation positive du canal gauche
- Pas d’alimentation négative du canal gauche
Informations techniques
Pour obtenir des informations techniques détaillées, consultez le site www.audioanalogue.com où vous
pourrez abonner le service newsletter par lequel vous serez toujours au courant des nouveaux produits
Audio Analogue. En outre, toutes les documentations techniques publiées sur le site vous seront indiquées.
Spécifications techniques
Paramètre Conditions de mensuration Valeur
Nombre de canaux : - 2
Impédance à l’entrée - 47 kΩ
Maximal signal à l’entrée 6V
rms
Puissance sur charge de 8Ω Un canal en fonctionnement 50W(classe A)150W(classe AB) @ 1% THD + N
Puissance sur charge de 4Ω Un canal en fonctionnement 25W(classe A)300W(classe AB) @ 1% THD + N
Puissance sur charge de 2Ω Un canal en fonctionnement 12.5W(classe A)600W(classe AB) @ 1% THD + N
Sensibilité Puissance nominale sur 8Ω
Classe A, 50W – 0.5V
RMS
Classe AB, 150W – 0.87V
RMS
Réponse en fréquence Atténuation 0dB, Bande à -3dB 1Hz/200KHz
Résistance de sortie
Puissance nominale sur 2Ω à
1kHz
0.09Ω (classe A), 0.14Ω (classe AB)
Bruit reporté à l’entrée
Pondéré A, rapporté à l’entrée,
volume maximal.
< 9 µV
Coefficient d’atténuation
Puissance nominale sur 8Ω à
1khz
89 (clases A), 57 (classe AB)
Rapport Signal Bruit (SNR)
Atténuation 0dB/puissance
nominale 8Ω/pondéré A
>93dB (classe A)
>100dB (classe AB)
Distorsion
@10W, 1KHz < 0.008%(classe A), < 0.03%(classe AB)
@50W, 1KHz < 0.02%(classe A)
@150W, 1KHz < 0.05%(classe AB)
Consommation en état de
veille
230 VAC <1W
