8
DEUTSCH
FUNKTIONSHINWEISE
ANSCHLUSSBEISPIELE

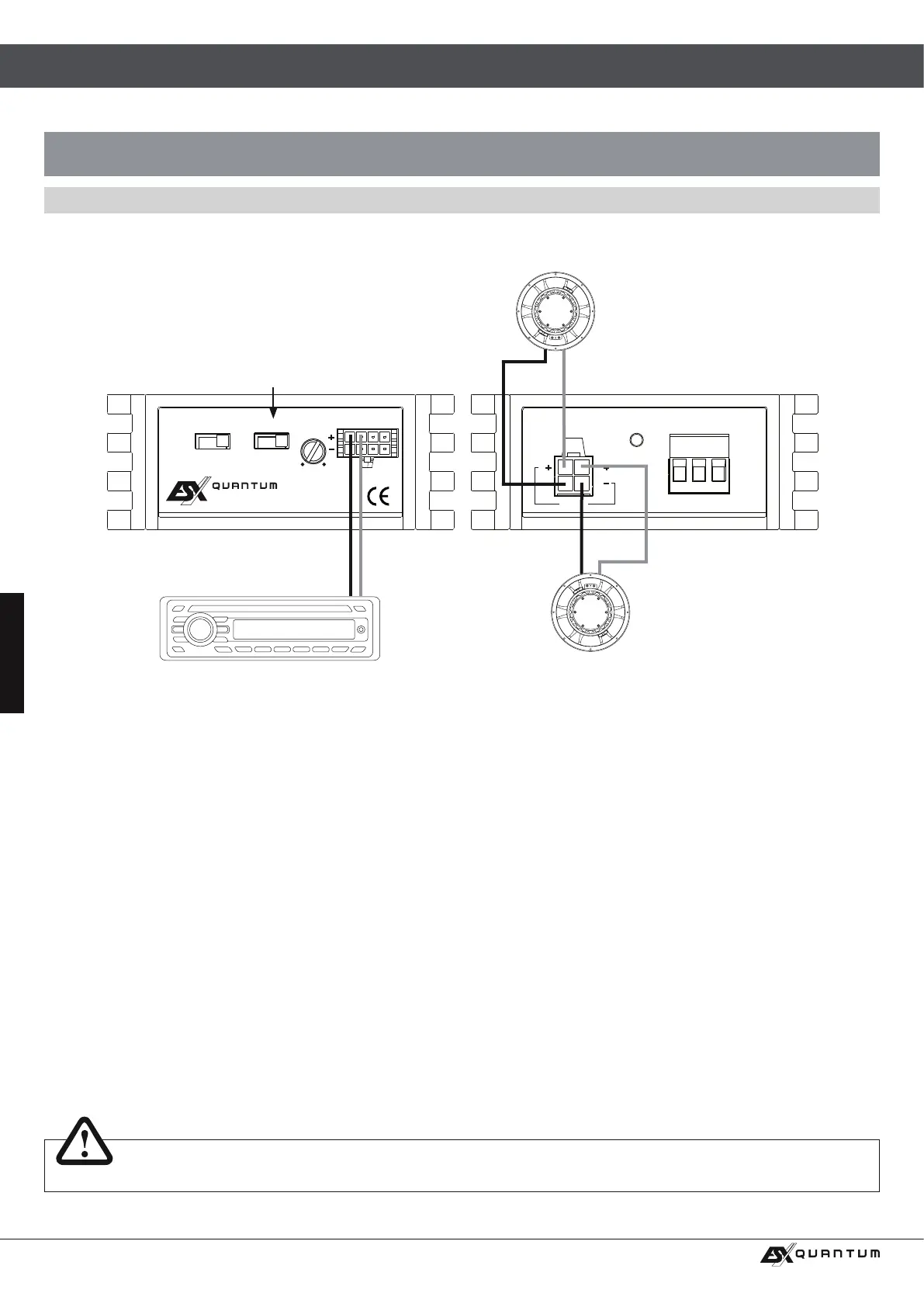

2-Kanal-Modus: 1 x Stereo-System (Front oder Rear)
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (INPUT L/R) des Verstärkers mittels geeigneten
hochwertigen Cinch-Audiokabeln per beiligendem Kabelbaum.
• Verbinden Sie die Lautsprecher mittels geeigneten Kabeln mit den Lautsprecher-Ausgängen des Verstärkers (SPEAKER OUTPUT +
und –) per beiliegendem Kabelbaum.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
WEICHENKONFIGURATION
• Bei größeren Lautsprechersystemen (ab 20 cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (8.7 cm - 16 cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher
nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz ist bei 80 Hz xiert.
PEGEL-REGLER
• Drehen Sie den Regler LEVEL INPUT gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Regler LEVEL INPUT im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Regler LEVEL INPUT nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie auf die korrekte Polung der Anschlüsse.
HINWEIS
X-OVER
LP HP FULL
OFF VOX DC
LEVEL
INPUT
MIN
L R L R
MAX
AUTO
TURN-ON
INPUT OUTPUT
Q S–TWO
+12V REM
IN/OUT
GND
POWER
L
L
R
R
BRIDGED
PROTECT
SPEAKER
OUTPUT
POWER
INPUT
HP od. FULL
Stereo Cinch-Audiokabel (FL & FR
oder RL & RR) vom Steuergerät mit
INPUT L / R des Verstärkers verbinden
Lautsprecher links
2 – 8 Ohm
Lautsprecher rechts
2 – 8 Ohm
