9
DEUTSCH
FUNKTIONSHINWEISE
ANSCHLUSSBEISPIELE

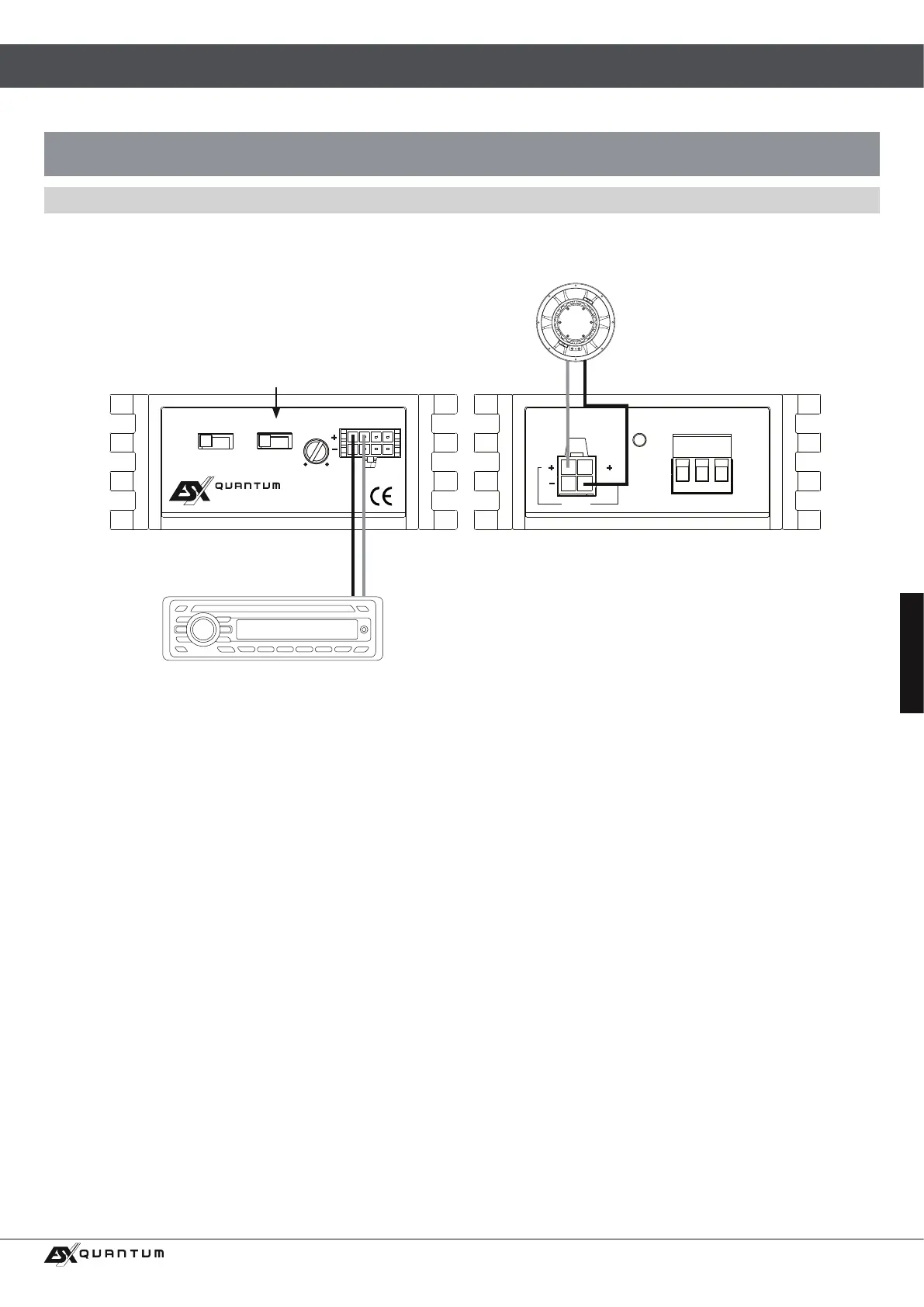

1-Kanal-Modus: 1 x Mono Subwoofer gebrückt
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (INPUT L/R) des Verstärkers mittels geeigneten
hochwertigen Cinch-Audiokabeln per beiligendem Kabelbaum.
Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang (SUB OUT) verfügt, kann vorzugsweise dieser benutzt werden.
• Verbinden Sie den Subwoofer mittels geeigneten Kabeln mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT L + BRIDGED R –) per beiliegendem Kabelbaum.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz des Subwoofers 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
WEICHENKONFIGURATION & BASSANHEBUNG
• Der X-OVER Schalter muss sich in Schalterstellung LP benden. Die Trennfrequenz ist bei 80 Hz xiert.
PEGEL-REGLER
• Drehen Sie den Regler LEVEL INPUT gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Regler LEVEL INPUT im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Regler LEVEL INPUT nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
X-OVER
LP HP FULL
OFF VOX DC
LEVEL
INPUT
MIN
L R L R
MAX
AUTO
TURN-ON
INPUT OUTPUT
Q S–TWO
+12V REM
IN/OUT
GND
POWER
L
L
R
R
BRIDGED
PROTECT
SPEAKER
OUTPUT
POWER
INPUT
LP
Stereo Cinch-Audiokabel (L/R oder SUB OUT)
vom Steuergerät mit INPUT L / R des
Verstärkers verbinden
Subwoofer
4 – 8 Ohm
