Installation (Fr)
APx511 B Series Hearing Instrument Analyzer: Installation (Fr) 11
Ouvrir le module d’entrée d’alimentation
Débranchez le cordon d’alimentation de l’instrument avant
de changer des fusibles ou d'effectuer toute autre opération
décrite dans cette section.
Pour ouvrir le module d’entrée d’alimentation, consultez la
figure 3 et procédez comme suit :

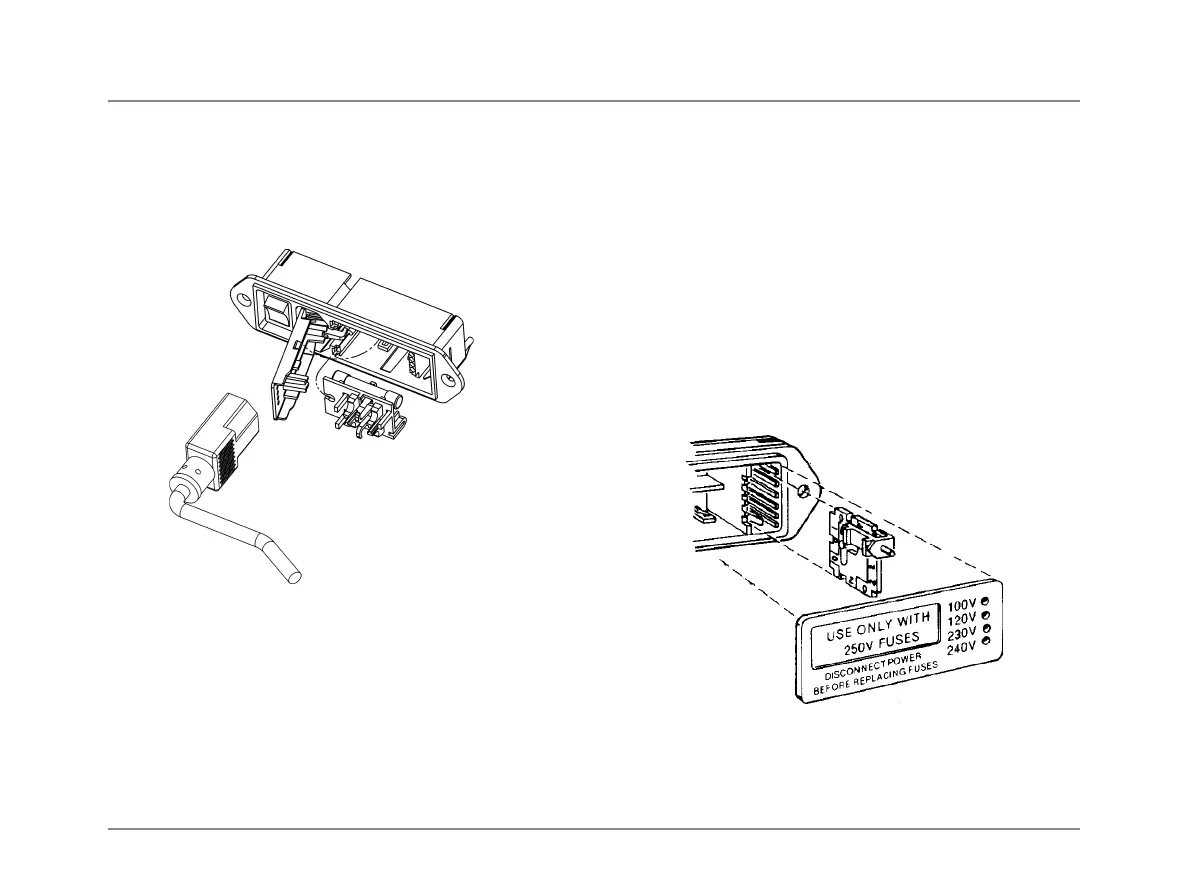

Figure 3. Couvercle du module d’entrée
d’alimentation et bloc de fusibles.
Retirez le cordon d’alimentation secteur du connecteur
d’alimentation.
Localisez la fente dans la charnière du couvercle du
module. La charnière est du côté gauche du couvercle,
et la fente dans la charnière est visible à partir de la cav-
ité du connecteur de cordon d’alimentation. Insérez un
petit tournevis ou un outil semblable dans la fente et
écartez le couvercle vers l’extérieur. Le couvercle
s’enlèvera et pourra ensuite être pivoté sur sa charnière
pour donner accès au bloc de fusibles et à la carte de
sélection de tension.
Changer la configuration de la tension d’alimen-
tation secteur
Ouvrez le module d’entrée d’alimentation, comme
décrit ci-dessus.
La carte de sélection de tension est un petit circuit
imprimé équipé d’une cheville indicatrice en plastique
blanc, installée dans un boîtier situé à la droite du mod-
ule d’entrée d’alimentation, comme illustré à la figure
4. Tirez la carte de sélection de tension hors du boîtier à
l’aide de fines pinces. N’utilisez pas la cheville indica-
trice comme prise.
Figure 4. Modifier la tension d’alimentation secteur.
Orientez la carte de sélection pour pouvoir lire la ten-
sion d'entrée désirée, dans le bas, comme illustré à la
