DEUTSCH
TECHNISCHE DATEN
SPANNUNGSVERSORGUNG 11 ÷ 15 VDC
RUHESTROM 1,8 A
MAXIMALSTROM (Nennleistung) 60 A
MAX. DYNAMISCHE LEISTUNG (5 Kanäle, je 4 Ohm) 4 x 60 W + 250 W
DAUER-NENNLEISTUNG (Toleranz +10%, -5%)
5 Kanäle, je 4 Ohm, 0,3% Klirrfaktor, 12 VDC 4 x 40 WRMS + 150 WRMS
DAUER-NENNLEISTUNG (5 Kanäle, je 4 Ohm, 13,8 VDC) 4 x 50 WRMS + 200 WRMS
DAUER-NENNLEISTUNG
(4 Kanäle, je 4Ohm, 1 Kanal 2Ohm, 13,8 VDC)
4 x 50 WRMS + 290 WRMS
VERZERRUNGEN THD (1 kHz, 90% Nennleistung) 0,05
BANDBREITE (-3 dB, Nennleistung) 4 Hz ÷ 70 kHz
ÜBERNAHMEFREQUENZEN
TIEFPASS SUBWOOFER 50 Hz ÷ 150 Hz
HOCHPASS FRONT 50 Hz ÷ 150 Hz
TIEF/HOCHPASS FRONT 150 Hz ÷ 850 Hz
HOCHPASS REAR 50 Hz ÷ 150 Hz
FLANKENSTEILHEIT FILTER
12 dB/Okt (24 dB/Okt. Subwoofer)
DÄMPFUNGSFAKTOR 100
ANSTIEGSZEIT 2,5 µS
SIGNAL/RAUSCHABSTAND (Eingangsspannung 1VRMS) 103 dBA
EINGANGSEMPFINDLICHKEIT 0,3 V ÷ 4 VRMS
EINGANGSIMPEDANZ 15 kOhm
LASTIMPEDANZ 8 - 4 - 2 Ohm
FERNBEDIENUNGS-EIN/AUSGANG 7 ÷ 15 VDC
ABMESSUNGEN (BxHxT) 175 x 50 x 475 mm
9
FRANÇAIS
DONNÉES TECHNIQUES
ALIMENTATION 11 ÷ 15 VDC
CONSOMMATION MIN. 1,8 A
CONSOMMATION MAX. (Puissance Nominale) 60 A
MAX DYNAMIC POWER (5 ch x 4 Ohm) 60 W x 4 + 250 W
PUISSANCE NOMINALE CONTINUE (Toll. +10%; -5 %)
5 ch x 4 Ohm; 0,3 % DHT; 12 VDC
40 W x 4 (RMS) + 150 W (RMS)
PUISSANCE SORTIE CONT. (5 ch x 4 Ohm; 13,8 VDC)
50 W x 4 (RMS) + 200 W (RMS)
PUISSANCE SORTIE CONT.
(4 ch x 4 Ohm; 1 ch x 2 Ohm; 13,8 VDC)
50 W x 4 (RMS) + 290 W (RMS)
DISTORSION HARM. TOTALE (1 KHz; 90 % Puiss. Nom.) 0,05 %
BANDE PASSANTE (-3 dB; Puiss. Nom.) 4 Hz ÷ 70 KHz
FREQUENCE DE COUPURE
LO-PASS SUBWOOFER 50 Hz ÷ 150 Hz
HI-PASS FRONT 50 Hz ÷ 150 Hz
LO/HI-PASS FRONT 150 Hz ÷ 850 Hz
HI-PASS REAR 50 Hz ÷ 150 Hz
PENTE DE COUPURE DES FILTRES
12 dB/Ott. (24 dB/Ott. Subwoofer)
COÉFFICIENT D’AMORTISSEMENT (4 Ohm) 100
TEMPS DE MONTÉE 2,5 µS
RAPPORT SIGNAL / BRUIT (1 VRMS Input) 103 dBA
SENSIBILITÉ D’ENTRÉE 0,3 V ÷ 4 VRMS
IMPÉDANCE D’ENTRÉE 15 KOhm
IMPÉDANCE DE CHARGE 8 - 4 - 2 Ohm
REMOTE IN - OUT 7 ÷ 15 VDC
DIMENSIONS (BxHxL) 175 x 50 x 475 mm
12
MULTICH.
Multichannel
In questa
configurazion
e
l’amplificatore
consente di
realizzare un
sistema
FRONT a due
vie + SUB.
F
4
Frequenza di
taglio Lo pass
dei canali
WOOFER, ed
Hi-pass dei
canali MID-
TW.
(150Hz-850Hz
12dB/Ott.
)
F
1
Frequenza
di taglio Lo
pass del
canale
SUB.
(
50Hz-150Hz
24dB/Ott.
)
F
2
Frequenza di
taglio Hi
pass dei
canali
WOOFER.
(
50Hz-150Hz
12dB/Ott.)
F
3
Regola-
tore non
attivo.
OUT MID-TW
Uscita
preamplificata
Hi pass del filtro
MID-TW
destinata ad un
amplificatore
supplementare.
Livello del
segnale 0 dB.
F/R
Front/Rear
In questa
configurazio-
ne l’amplifica-
tore consente
di realizzare
un sistema Hi
Pass FRONT
+Hi Pass
REAR + SUB.
F
4
Regolatore
non attivo.
F
1
Frequenza
di taglio Lo
pass del
canale
SUB.
(50Hz-150Hz
24dB/Ott.
)
IN REAR
Ingresso
utilizzato per
pilotare i canali
REAR.
F
2
Frequenza
di taglio Hi
pass dei
canali
FRONT.
(50Hz-150Hz
12dB/Ott.
)
F
3
Frequenza
di taglio Hi
pass dei
canali
REAR.
(50Hz-150Hz
12B/Ott.
)
IN FRONT
Ingresso
generale per
pilotare i canali
SUB e FRONT
Hi pass.
IN FRONT
Ingresso
generale
per
pilotare i canali
SUB,
WOOFER e
MID-TW.

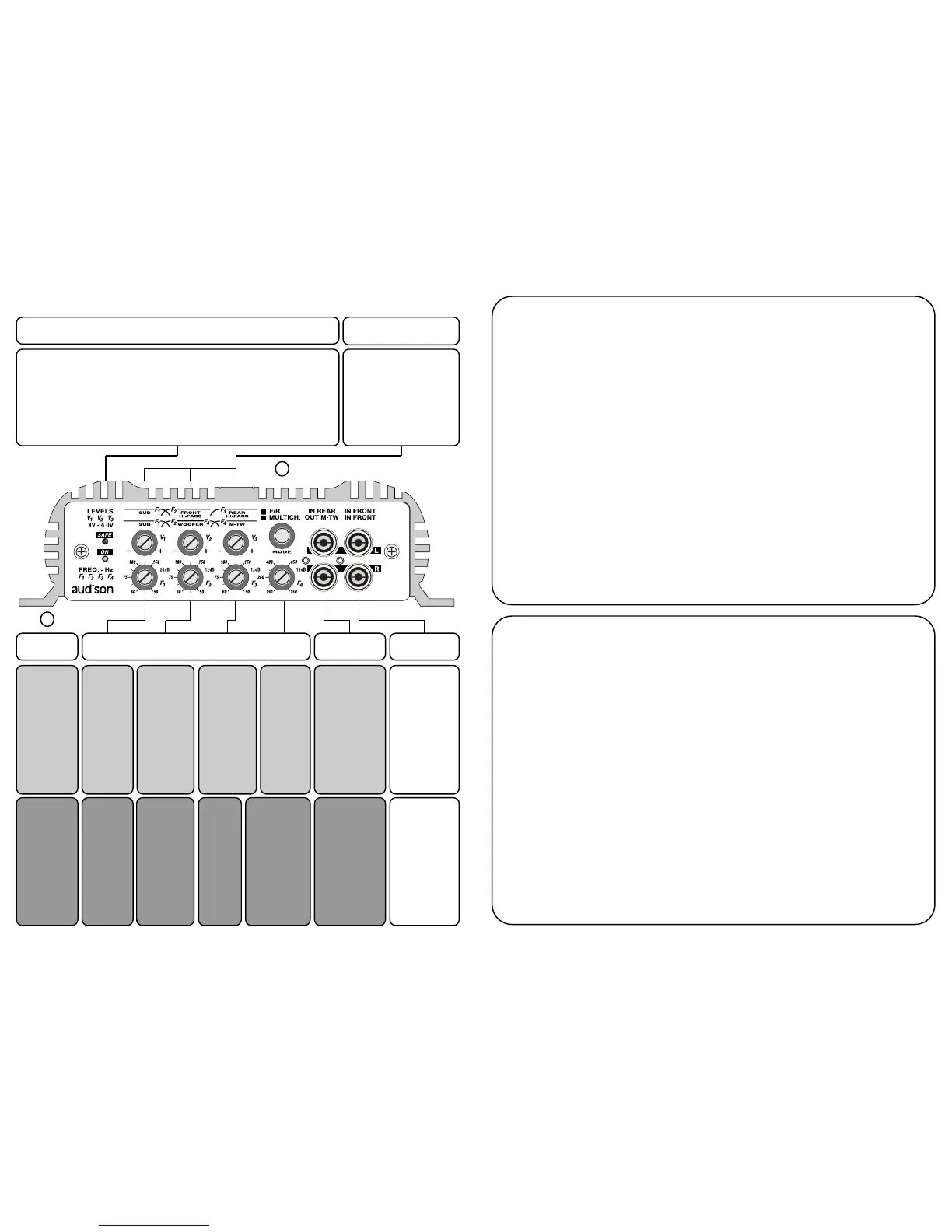

COMANDI E FUNZIONI
ON
Indica l’accensione dell’amplificatore.
SAFE
Indica l’intervento delle protezioni: temperatura eccessiva (80°C max)
o anomalie di uscita (presenza di corrente continua, cortocircuito o
impedenza del carico pericolosamente bassa). L’intervento delle
protezioni rende inoperativo l’amplificatore. Spegnere l’amplificatore,
rimuovere la causa dell’anomalia e quindi riaccendere l’apparecchio.
SEGNALAZIONI LUMINOSE
V
1
- V
2
- V
3
Regolazioni di livello per
i canali SUB, FRONT /
WOOFER e REAR/MID-
TW (
i canali variano a
seconda della
configurazione del
selettore MODE
).
CONTROLLI DI
LIVELLO
CONTROLLI DI FREQUENZA
MODE
INGRESSO
USCITA AUSIL.
INGRESSO
GENERALE
1
1
