7

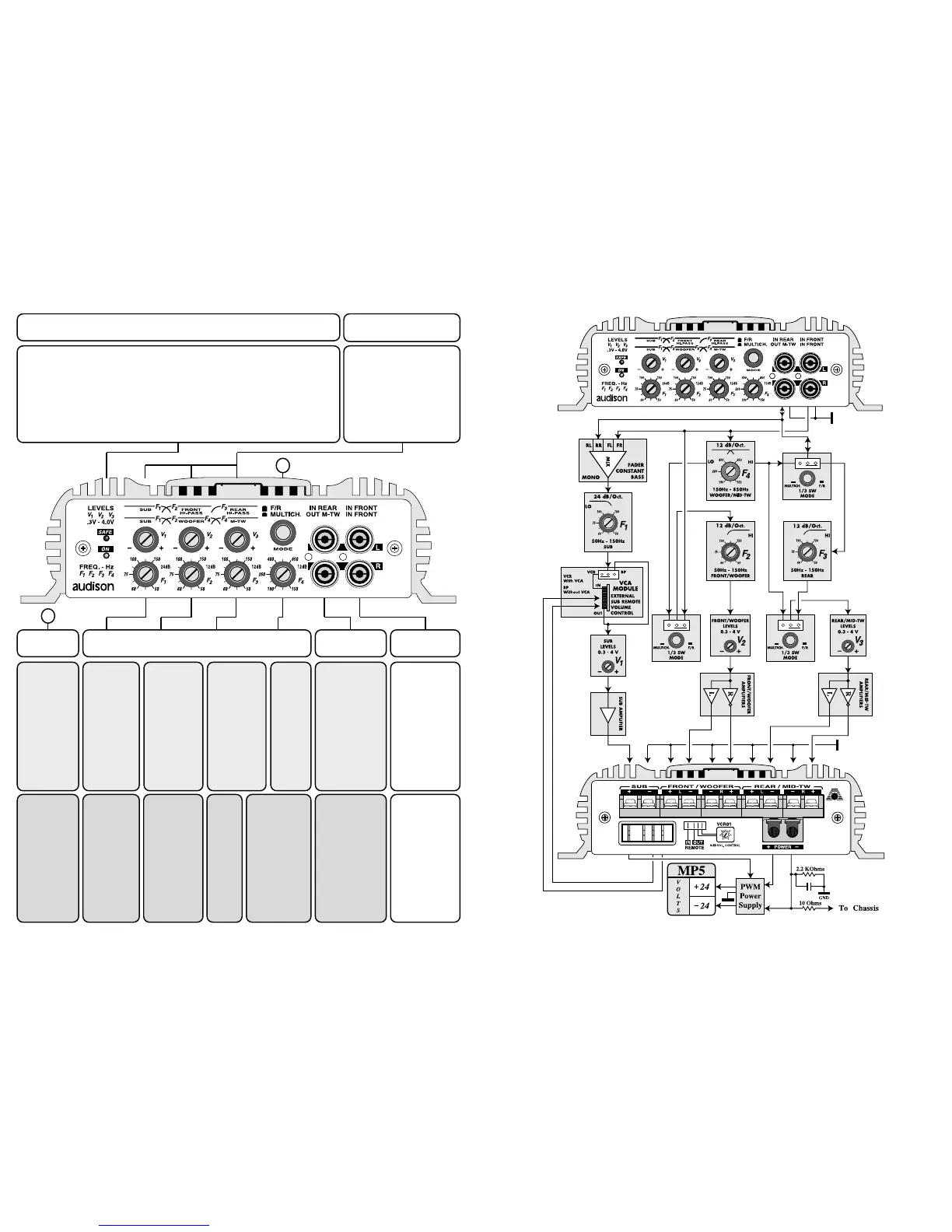

BLOCK DIAGRAM
14
MULTICH.
Multichannel
Dans cette
position,
l’amplificateur
permet de
réaliser un
système
FRONT à deux
voies + SUB.
F4
Fréquence de
coupe Lo pass
des voies
WOOFER, et
Hi-pass des
voies MID-TW.
(150Hz-850Hz
12dB/Oct.)
F1
Fréquence
de coupe
Lo
pass de la
voie SUB.
(50Hz-150Hz
24dB/Oct.)
F2
Fréquence
de coupe Hi
pass des voies
WOOFER.
(50Hz-150Hz
12dB/Oct.)
F3
Bouton
de
comm
ande
non
activé.
OUT MID-TW
Sortie
préamplifiée
Hi-pass du filtre
MID-TW
destinée à un
amplificateur
supplémentaire.
Niveau de
signal 0 dB.
F/R
Front/Rear
Dans cette
position,
l’amplificateur
permet de
réaliser un
système Hi
Pass FRONT +
Hi Pass REAR
+ SUB.
F4
Bouton de
command
e non
activé.
F1
Fréquence
de coupe Lo
pass de la
voie SUB.
(50Hz-150Hz
24dB/Oct.)
IN REAR
Entrée utilisée
pour commander
les voies REAR.
F2
Fréquence
de coupe Hi
pass des voies
FRONT.
(50Hz-150Hz
12dB/Oct.)
F3
Fréquence
de coupe Hi
pass des
voies REAR.
(50Hz-150Hz
12dB/Oct.)
IN FRONT
Entrée générale
pour commander
les voies SUB et
FRONT Hi Pass.
IN FRONT
Entrée
générale pour
commander les
voies SUB,
WOOFER et
MID-TW.
BOUTONS DE COMMANDE ET FONCTIONS
ON
Il indique la mise en fonction de l’amplificateur.
SAFE
Il indique l’intervention des protections: température excessive (max 80°C
) ou
anomalies de sortie (présence de courant continu, court-circuit ou
impédance de charge trop basse). L’intervention des protections stoppe le
fonctionnement de l’appareil. Éteindre l’amplificateur, éliminer la cause de
la panne puis rallumer l’appareil.
SIGNAUX LUMINEUX
V1 - V2 - V3
Réglages de niveau pour
les voies SUB, FRONT /
WOOFER et REAR/MID-
TW (les voies varient selon
la position du bouton de
commande MODE).
CONTROLES DE FRÉQUENCE
MODE
ENTRÉE/SORTIE
AUXILIAIRE
ENTRÉE
GÉNÉRALE
1
1
CONTRÔLES
DE NIVEAU
